Rookgedrag voorspellen vóór er gebouwd wordt

CFD-studies voor brand- en rookgedrag

Bij complexe gebouwen en ruimtes zijn standaardwaarden niet altijd voldoende om het werkelijke brand- en rookgedrag te beoordelen. Denk aan atria, grote hallen, parkeergarages, tunnels, winkelcentra en andere constructies met grote volumes, open verbindingen of complexe ventilatiesystemen.

Met Computational Fluid Dynamics (CFD) brengen we het gedrag van brand en rook digitaal in kaart. Zo kunnen we al in de ontwerpfase onderzoeken hoe rook zich verspreidt, hoe temperaturen evolueren en hoe effectief rookafvoer- en ventilatiesystemen functioneren.

Van theoretische aannames naar een visueel en technisch onderbouwd model

Inzicht in brand en rook

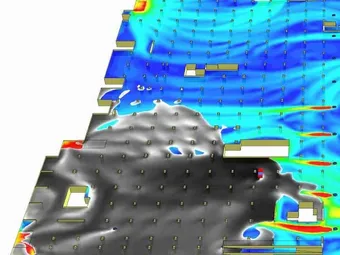

Een CFD-studie simuleert de fysische processen die tijdens een brand plaatsvinden. Daarbij wordt onder meer gekeken naar de ontwikkeling en verspreiding van rook en warmte doorheen de ruimte.

Afhankelijk van het project kunnen we onder andere analyseren:

temperatuurontwikkeling en warmtespreiding;
rookverspreiding doorheen het gebouw;
hoogte en stabiliteit van de rooklaag;
zichtlengtes tijdens evacuatie;
CO-concentraties en andere relevante brandproducten;
de werking en capaciteit van rookafvoer;
de invloed en effectiviteit van stuwkrachtventilatie;
de impact van verschillende brandscenario's;
de beschikbare veilige evacuatietijd.

Het resultaat is een dynamisch beeld van het brandscenario, waardoor potentiële knelpunten zichtbaar worden die met statische berekeningen moeilijker te beoordelen zijn.

Vaakgestelde vragen

Kan Kingspan Light + Air helpen bij het voortraject van een nieuwbouwproject?

Om de tijdige realisatie van een project te garanderen, kan onze Fire Safety afdeling meewerken aan de voorstudie. Op basis van jarenlange ervaring kan er enerzijds een ontwerp worden gecreëerd waarbij de ‘ruwe’ ontwerplijnen worden uitgezet, en anderzijds kunnen er ook zeer gedetailleerde computersimulaties (CFD) worden uitgevoerd zodoende het concept tot in detail kan worden bekomen. Hierop aansluitend kan worden deelgenomen aan gesprekken met alle stakeholders (bouwheer, architect, brandweer, controlebureau, overheid, …) om zelfs in deze fase reeds een goedkeuring te kunnen verkrijgen zodoende het vervolgtraject van het project kan worden verzekerd.

Wanneer zijn CFD-studies verplicht?

CFD is niet in elke situatie verplicht, maar kan wel noodzakelijk of sterk aangewezen zijn bij complexe afwijkingsdossiers.

Bij het indienen van een afwijkingsdossier bij de Federale Overheidsdienst Binnenlandse Zaken is een Fire Safety Engineering (FSE)-analyse aangewezen wanneer de voorgestelde oplossing afwijkt van de prescriptieve voorschriften. Zeker bij complexe projecten, waarbij de afwijking wordt onderbouwd met meerdere compenserende maatregelen, kan een performantiegerichte analyse noodzakelijk zijn om aan te tonen dat het vereiste veiligheidsniveau wordt behaald.

Een CFD-studie kan daarbij worden ingezet als onderdeel van de FSE-analyse wanneer het gedrag van brand en rook gedetailleerd moet worden aangetoond. Of CFD daadwerkelijk vereist is, hangt af van de aard en complexiteit van het project, de afwijking en de te onderbouwen veiligheidsdoelstellingen.

Worden CFD-studies ook uitgevoerd voor renovaties en uitbreidingen op bestaande gebouwen?

Ja. Ook bij bestaande gebouwen kunnen wijzigingen een impact hebben op de brandveiligheid. Bij renovaties, functiewijzigingen of uitbreidingen kan het bestaande brandveiligheidsconcept wijzigen. Een CFD-studie kan inzicht geven in de impact hiervan en aantonen of bestaande installaties nog volstaan. Indien nodig kan een FSE-analyse onderbouwen welke aanpassingen aan de brandveiligheidsmaatregelen vereist zijn.

Werden CFD-simulaties in het verleden al gevalideerd?

Ja, CFD-simulaties werden in het verleden al gevalideerd door real scale testen op locatie. Kingspan Light + Air b

ouwde doorheen de jaren expertise en ervaring op om CFD-simulaties volledig in eigen beheer uit te voeren en hanteert strenge richtlijnen om de kwaliteit en de validatie ervan te kunnen waarborgen.

Neem contact op

Twijfelt u of uw concept normconform is, hebt u een CFD-studie of overdrukberekening nodig, of zit uw project vast op een afwijking? Neem contact op met de studieafdeling van Kingspan Light + Air via onderstaand formulier.
