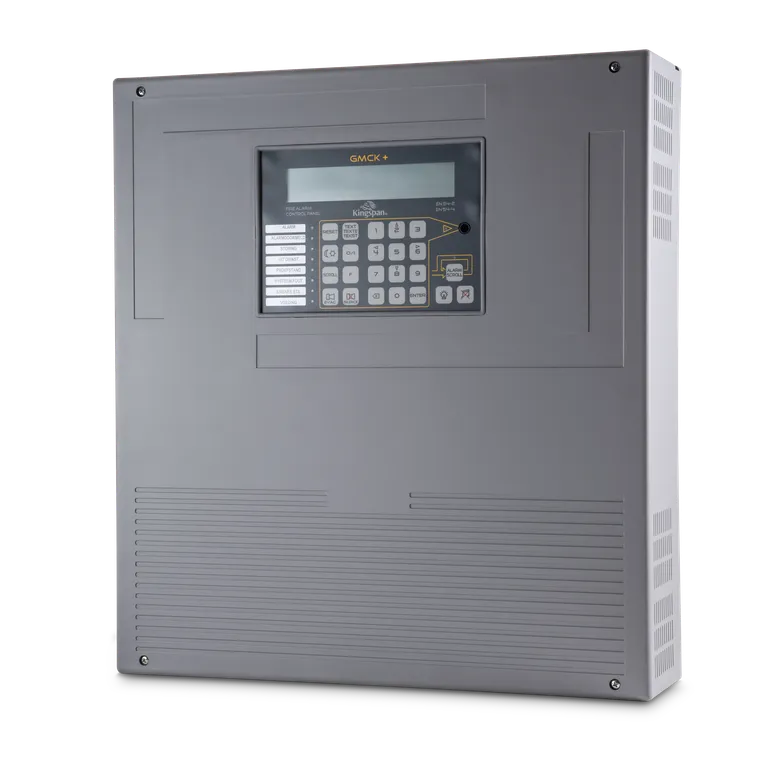

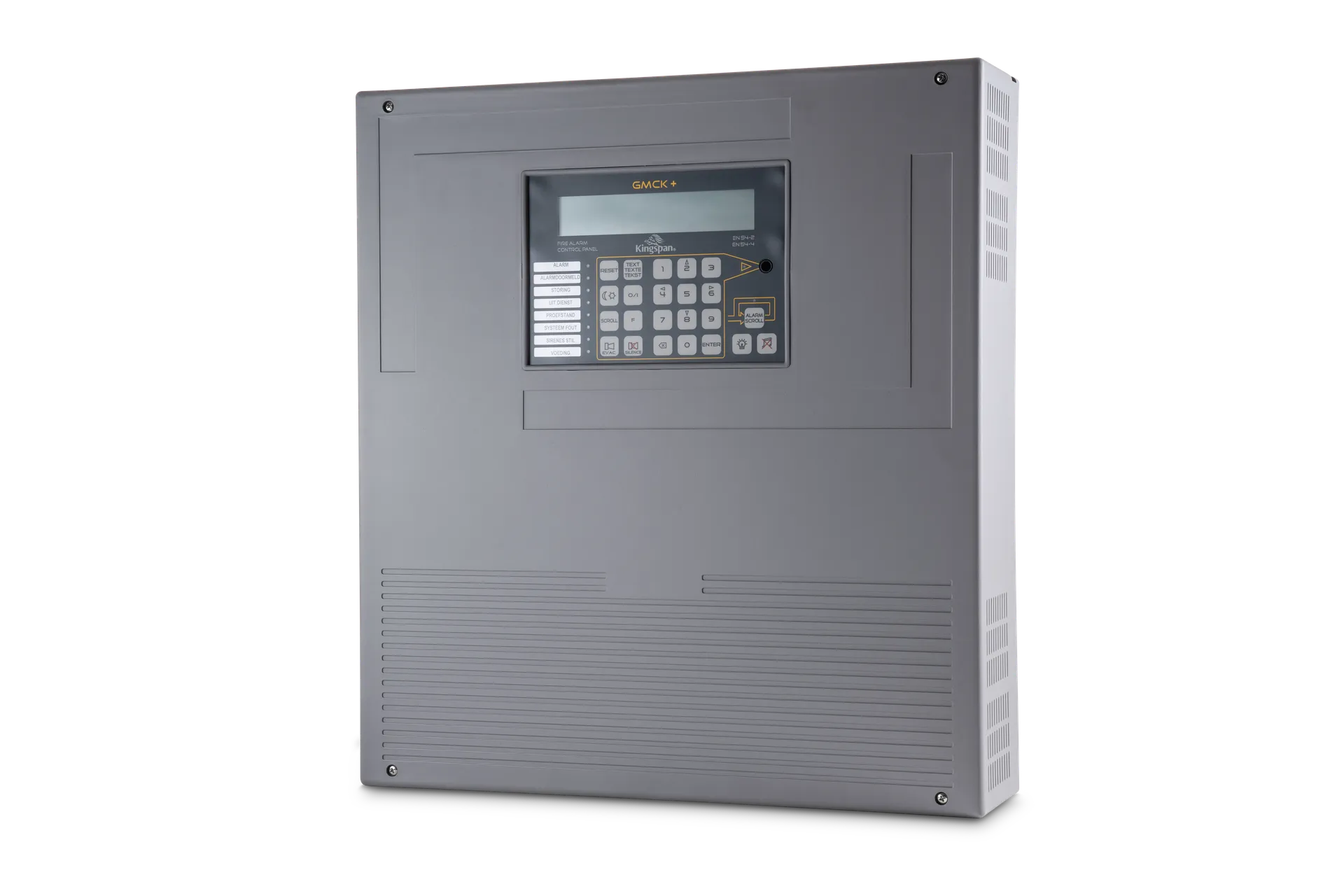

GMCK+ BrandmeldcentraleBranddetectie
)
Productinformatie
Door zijn flexibele opbouw is deze centrale geschikt voor zeer uiteenlopende projecten, of het nu gaat om een kantoorgebouw, hotel, distributiecentrum, verzorgingshuis of ziekenhuis, voor ieder project is er een oplossing. Projecten zijn dynamisch en door middel van onze lus licentie- en netwerkstructuur kan ons systeem te allen tijde aangepast worden.
Producthoogtepunten
- 1 tot 6 lussen
- Netwerk via ArgNet (standaard) of RingNet (via optie module)
- Met en zonder ingebouwd bedieningspaneel leverbaar
- Gebruiksvriendelijke en krachtige programmeertool
- Goedgekeurd volgens EN 54-2, EN 54-4, EN 54-13
- Zowel adresseerbare als conventionele luscomponenten te gebruiken
- Taalomschakeling met één toets
Technische informatie
Elektrische eigenschappen
Primaire spanning: 230 V AC/50 Hz, (±10 %), aparte zekering
Laadspanning batterij: Temperatuur afhankelijk geregeld voor maximale levensduur (tussen 26,5 V en 28 V)
Laadstroom batterij: Max. 1,4 A (intern begrensd)
Zekering: 2AT
Secundaire voeding
Batterij: 24VDC hermetische batterij (2 x 12 V in serie)
Capaciteit batterij: Max. 19Ah
Voedingsopties bedieningspaneel
Indien aangebracht in front van centrale: Enkel op 24 V van de centrale
Indien geplaatst op afstand:Primaire voeding: naar keuze 230 VAC of 24 VDC
Secundaire voeding: hermetische batterij 0,8 Ah
Voedingsuitgang
Aantal: 4
Zekering per uitgang: 5 AF
Spanning: +24 V (28,5 V bij netspanning, 19 – 24 V tijdens batterijovername) stroomverbruik centrale zelf (indien batterij gevoed): 125 mA extra per geactiveerde relais
Totale toegelaten belasting voeding: 2 A (4 A bij alarm)
Toegelaten stroom voor externe verbruikers: Totale toegelaten belasting voeding verminderd met verbruik centrale zelf en het stroomverbruik op de lussen
Mechanische eigenschappen
Afmetingen (B x H x D): 460 x 510 x 135 mm
Kleur: Grijs (RAL 7036)
Materiaal: Kunststof
Bevestiging: 4 gaten diameter 5 mm
Kabelinvoer: 2 centraal geplaatste invoerzones aan rugzijde van basis. De bovenkant en de onderkant van de kap hebben een uitsparing van 25 mm. De basis creëert een holle ruimte van eveneens 25 mm tussen centrale en muur. Hierdoor kunnen de kabels van bovenuit of van onderuit toekomen, achter de centrale verdwijnen en dan via de centrale kabelinvoer in de centrale gebracht worden. Wartels zijn overbodig.
Intern voorziene plaats voor batterijen: Maximum 2x 19Ah (elk 180 x 170 x 78 mm)
19” compatibiliteit: Met een adapter en aangepaste afdekplaat kan de centrale in een 19” rack worden gemonteerd
Beschermingsklasse: IP30
Installatie- en omgevingsvoorwaarden
Omgevingstemperatuur: -5 °C tot +45 °C
Vochtigheid: 0 – 90 % (non-condensing)
Ingangen
2 bewaakte ingangen:Elk bewaakt op kortsluiting en lijnbreuk
Eindelus weerstand = 22K
Alarm weerstand = 4K7
2 optocoupler ingangen: 5 .. 24 V AC of DC
Ingangen op bedieningspaneel: Bewaakte ingang (via weerstandsidentificatie kan men externe schakelaars inlezen voor bijvoorbeeld externe ‘reset of afstel zoemer’)
Bewaakte ingangen
4 bewaakte ingangen : Voor bewaking van bekabeling naar bijvoorbeeld sirenetest op lijnbreuk en op kortsluiting eindelusweerstand = 470 Ω / 2 W
Relais
5 relais van: dubbelpolig 5 A / 24 V
6 relais van: enkelpolig 5 A / 24 V
Branddetectielussen
Aantal: 1 tot 6 bi-directioneel, elke met teruggaande lus
Aantal adressen per lus: Max. 124
Lus belasting max.: 400 mA
Opties
GMCK+ Telefoondoormelder:Connector: kroonsteen voor ‘line in’ en voor ‘line out’
Type: V.34 / 33K6
Goedkeuring: world class, CTR21
Aansluiting: rechtstreeks analoge buitenlijn (POTS)
GMCK+ Ringnetmodule
GMCK+ Relaismodule 12x relais 4x bewaakte ingang
GMCK+ Relaismodule 12x relais 4x sirenebewakingsuitgang
GMCK+ RS232 Module
Normen
Goedgekeurd volgens EN 54-2, EN 54-4, EN 54-13
Artikelcodes
Artikelcode: 100000016
Artikelnaam: GMCK+ Brandmeldcentrale
Downloads
Certificaten
Installatiehandleiding
Veelgestelde vragen
Wat is het verschil tussen een adresseerbaar en een conventioneel brandmeldsysteem?
Een adresseerbaar brandmeldsysteem zoals de GMCK+ Brandmeldcentrale kan individuele apparaten identificeren en lokaliseren, terwijl een conventioneel systeem apparaten groepeert in zones zonder de exacte locatie aan te geven.
Wat zijn de voordelen van een adresseerbaar brandmeldsysteem?
Adresseerbare systemen bieden snellere identificatie van brand, verminderde kans op valse alarmen, uitgebreidere diagnosemogelijkheden en eenvoudiger onderhoud.
Wat is de GMCK+ Brandmeldcentrale?
De GMCK+ Brandmeldcentrale is een hoogtechnologisch brandmeldsysteem met zorgvuldig ontworpen hardware en software, verpakt in een compacte behuizing. Deze centrale is verkrijgbaar met of zonder ingebouwd bedieningspaneel.
Met welke apparaten kan de GMCK+ Brandmeldcentrale communiceren?
De GMCK+ Brandmeldcentrale communiceert volledig bidirectioneel met het complete assortiment Kingspan Light + Air-detectoren, handbrandmelders en in-/uitgangsmodules.
Met de GMCK+ centrale kunnen brandmeldinstallaties worden opgebouwd met 1 detector tot meer dan 10.000 detectoren.
