Venturex

Product Information

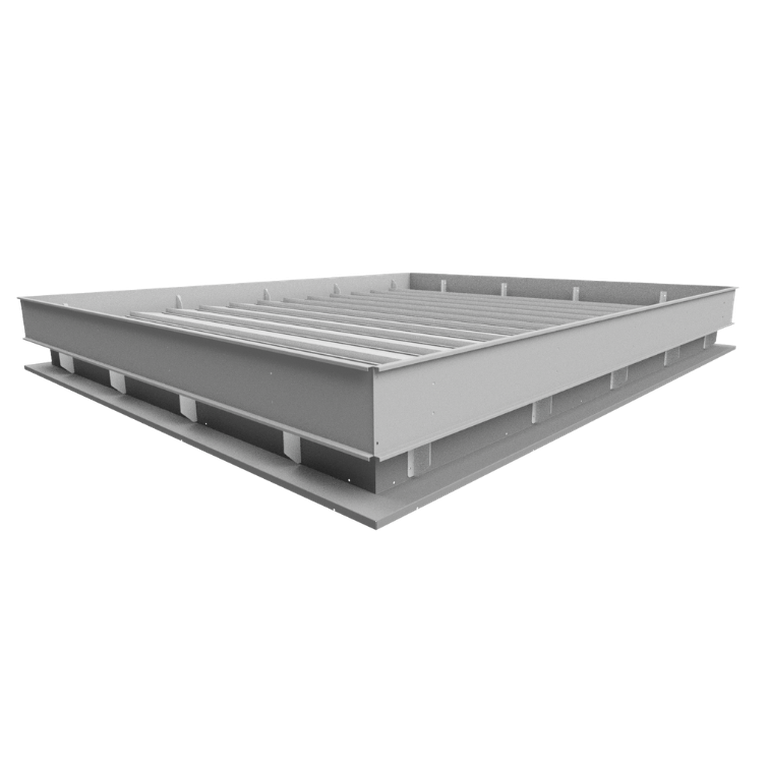

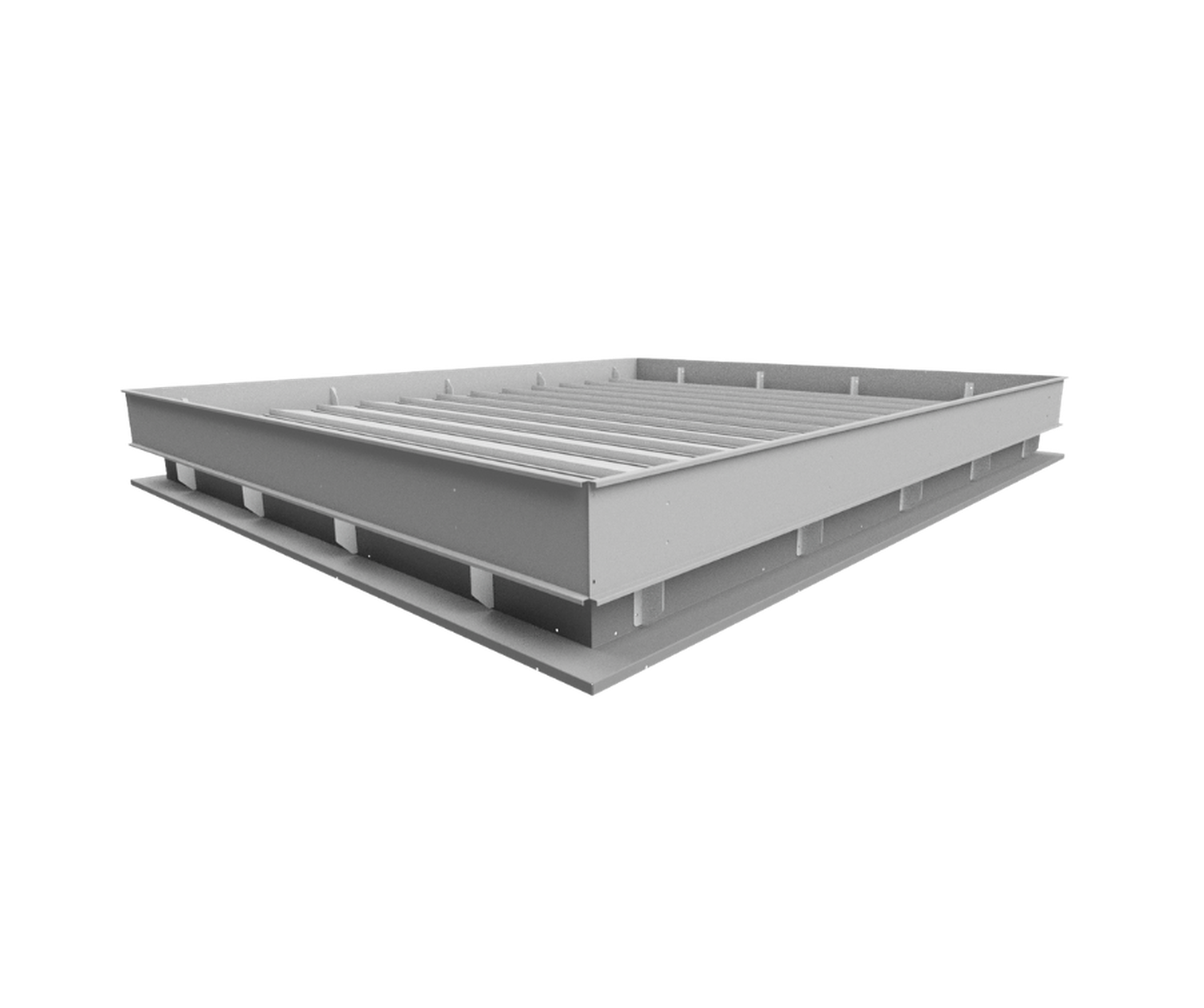

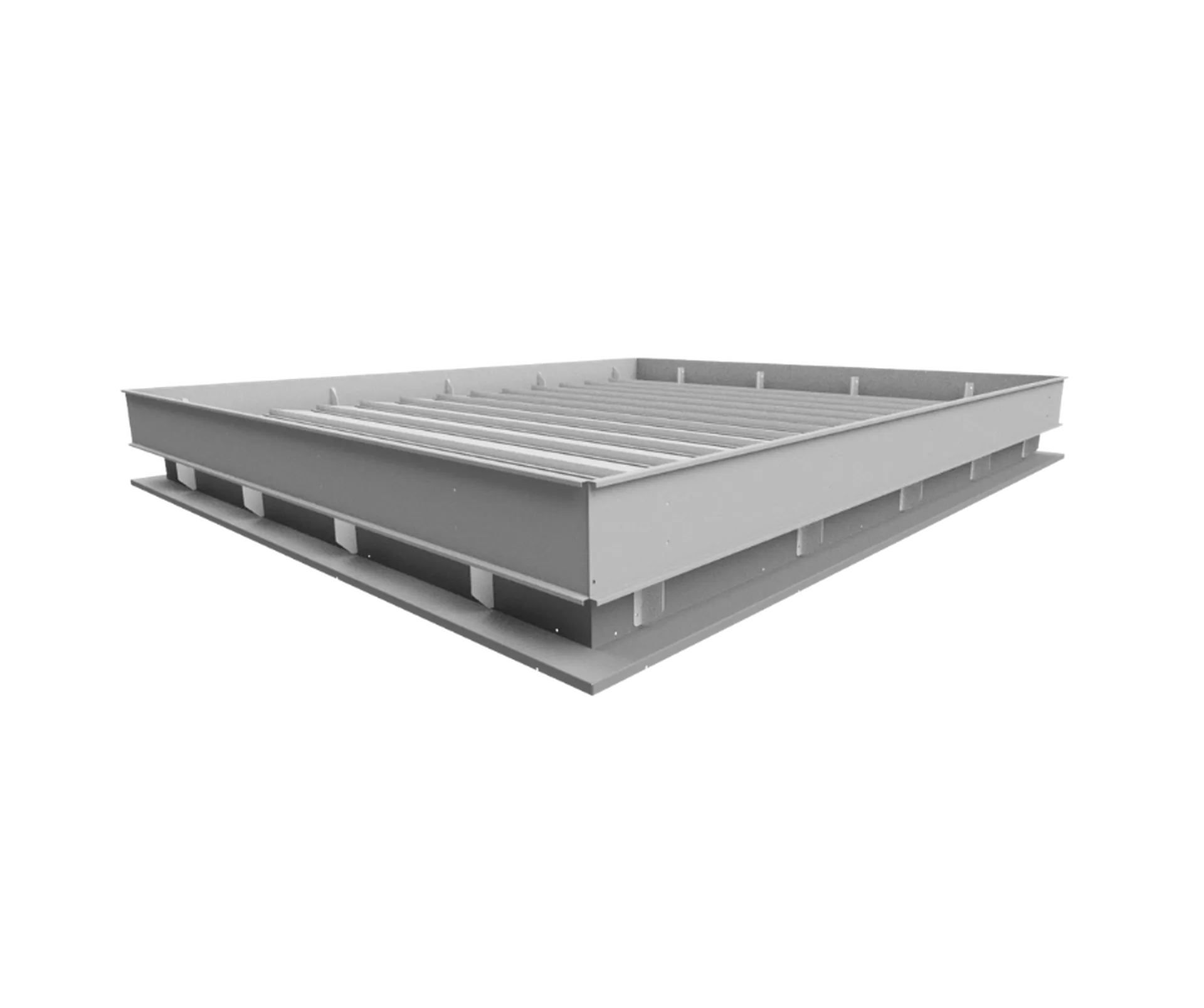

Venturex es un aireador de lamas para evacuación natural de humo y calor, certificado según la norma EN 12101-2. Es ideal para múltiples tipologías de edificios y está también certificado para ventilación diaria. Puede ir equipado con malla antipájaros o antiinsectos. Tiene certificación anticaída 1200J en posición cerrada, y también abierta con protección adicional. Está disponible con diferentes tipos de base y tipos de lama, y en dimensiones de hasta 2440 x 3840 mm.

Product Highlights

Certificado según la norma EN 12101-2
Fabricado aluminio anticorrosivo de alta calidad
Alto rendimiento de evacuación de humo (deflectores de viento opcionales)
Certificación de protección anticaída 1200 J, en posición cerrada sin necesidad de reja y en posición abierta con protección anticaída adicional
Opciones disponibles: malla antipájaros y malla antiinsectos
Fabricado en aluminio anticorrosivo de alta calidad
Diseño óptimo de las lamas
Disponible con lamas opacas o transparentes/opalescentes
Acabado sin tratamiento, anodizado o con recubrimiento en polvo en cualquier RAL
Disponible con certificación ATEX (según modelo)
Muchas variantes y opciones disponibles (tamaños, tipos de lama, accesorios y accionamientos) para adaptarse a todos los requisitos del proyecto
Disponible hasta una dimensión máxima de 2440 x 3840 mm (anchura x longitud)

Solicita información

Technical Information

Dimensiones

Anchura del aireador: de 300 mm a 2440 mm.
Longitud del aireador: de 720 mm a 3840 mm.

Nota: Según tipo de base (LB/lHB - HB). Consultar las combinaciones posibles.

Base

El aireador Venturex está disponible con tres bases diferentes, una de las cuales es una versión con aislamiento: LB = Low base; HB = High base; lHB = Insulated high base.

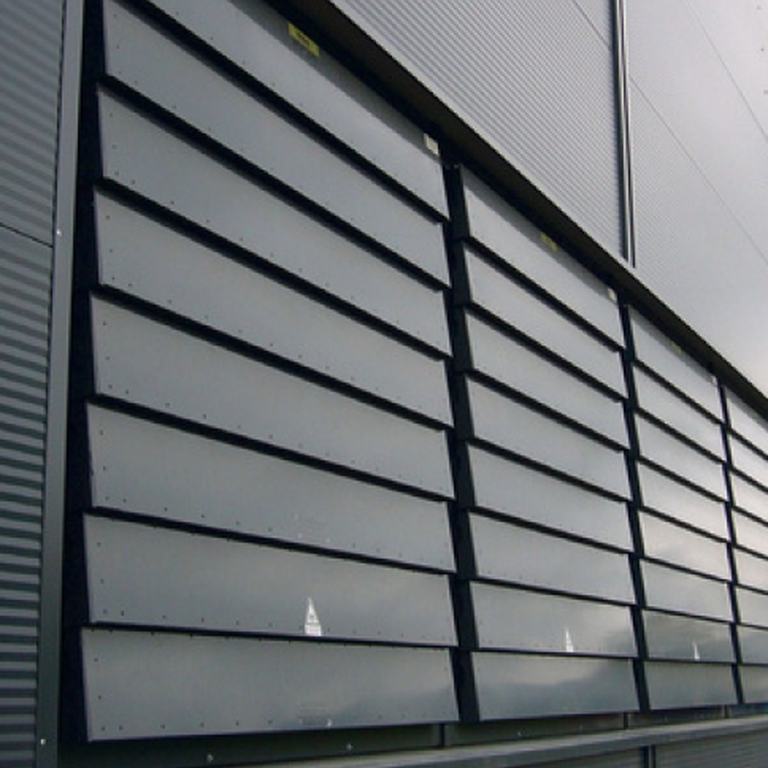

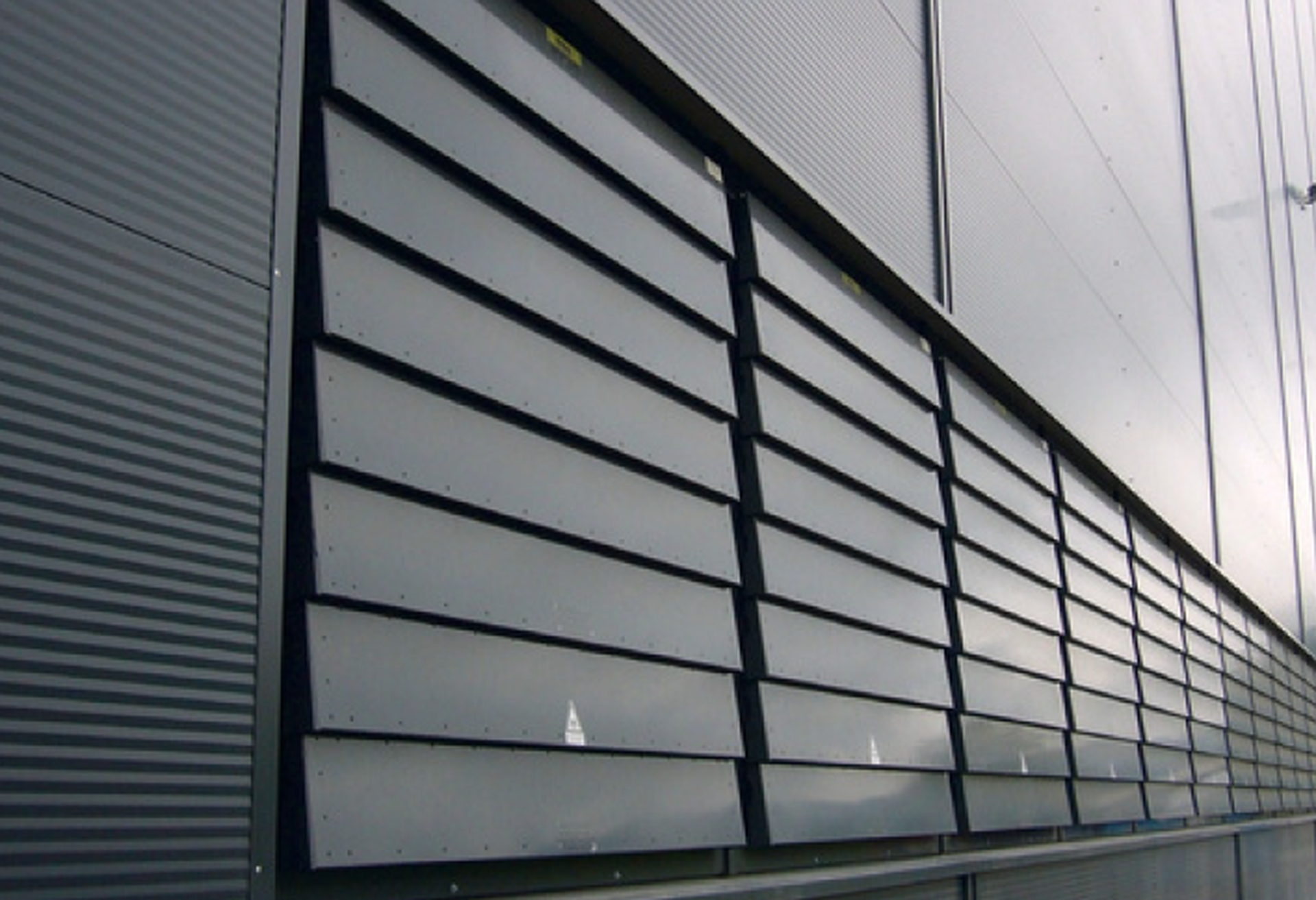

La base está disponible con diferentes tipos de pestaña para su instalación sobre zócalo, sobre la mayoría de tipos de cubierta o sistemas de fachada.

Lamas

Las lamas del aireador Venturex pueden ser de aluminio, de policarbonato, de panel sándwich o vidrio.

Los tipos de lama disponibles son:

Lama de aluminio, o aluminio con aislamiento
Lama de policarbonato alveolar multipared de 8, 16 o 25 mm de espesor (transparente, opalescentes o no transparente)
Lama de panel sándwich de 16 o 25 mm de espesor
Lama de vidrio simple 3.3.2 o vidrio doble

Accionamiento

El aireador de lamas Venturex está disponible con accionamiento eléctrico o neumático (1 o 2 pistones/motores según la dimensión del equipo).

Los tipos de accionamiento disponibles son:

Pistón neumático (simple o doble efecto)
Pistón neumático (simple efecto, fail-safe)
Pistón neumático (simple efecto) combinado con motor eléctrico (ventilación diaria)
Motor eléctrico (24 V CC)

Certificación y prestaciones declaradas

Conforme a la norma EN 12101-2

Carga de viento: Desde WL 1500 (N/m²) hasta WL 3000 (N/m²)
Carga de nieve: Variable, hasta SL 3000 (N/m²)
Temperatura de funcionamiento: Hasta T(-15)
Resistencia al calor: B300
Fiabilidad: Re 1.000 (ciclos) + 10.000 (ciclos en ventilación diaria)
Clasificación de reacción al fuego del producto al completo: B,s1-d0.

Conforme a la norma EN 1873

El Venturex está testado y certificado con protección anticaída 1200 J, en posición cerrada sin necesidad de reja y en posición abierta con protección anticaída adicional.

Transmitancia térmica

Según configuración del equipo (tipo de base y lama). Consultar los valores posibles.

Aislamiento acústico

Hasta 15,0 dB*

* Según configuración del equipo
