ECO
)
)
)
Información del producto

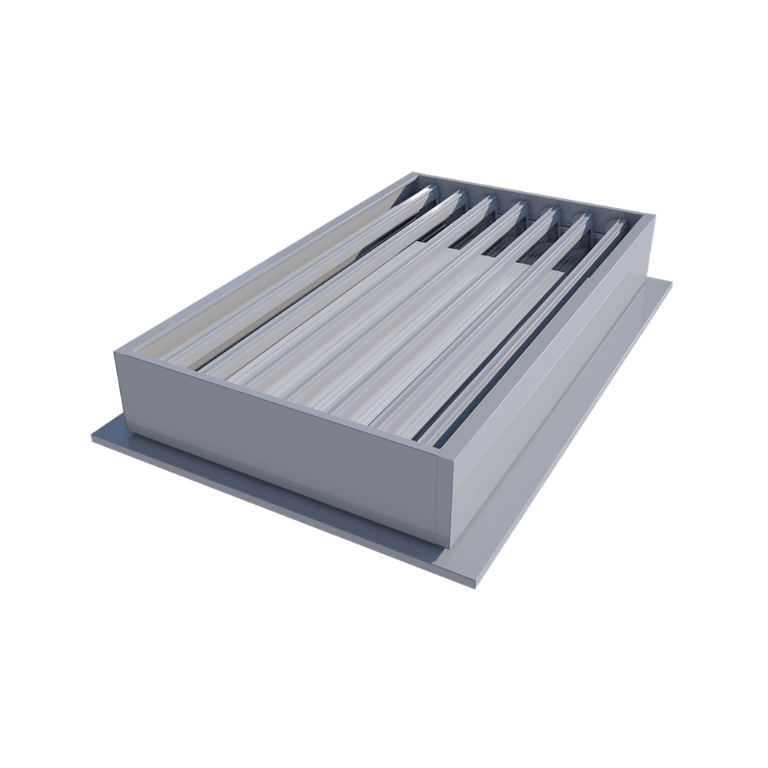

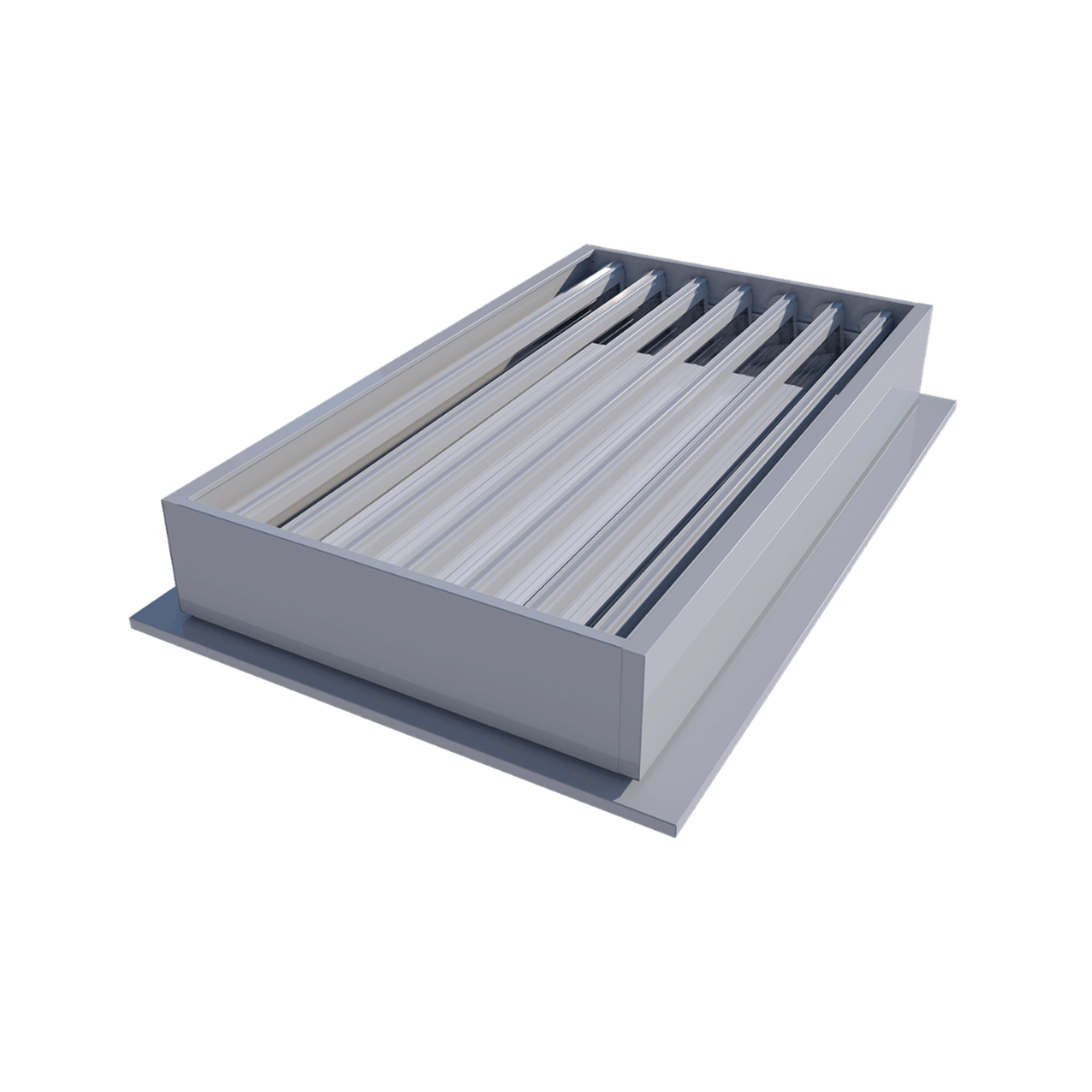

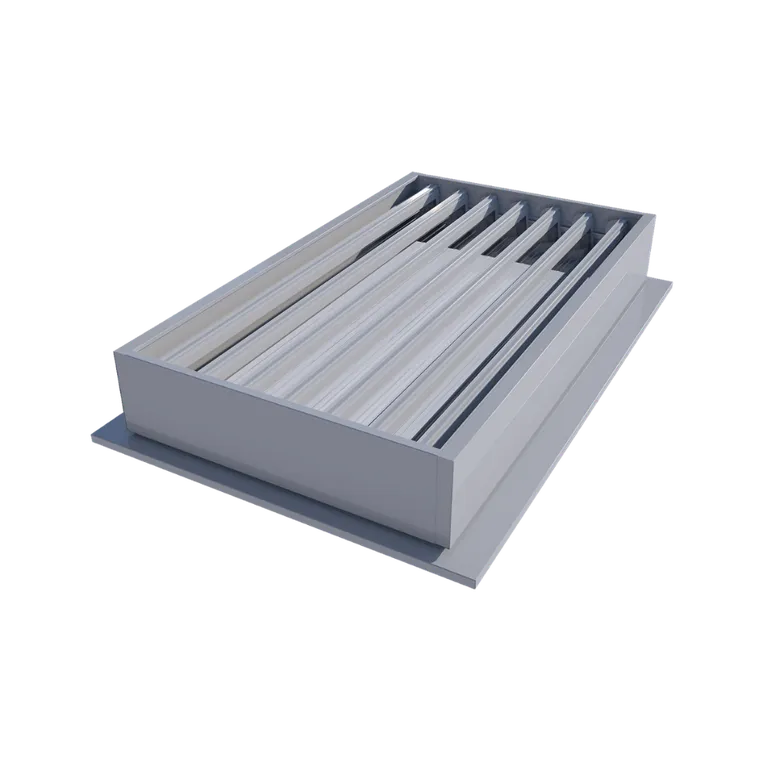

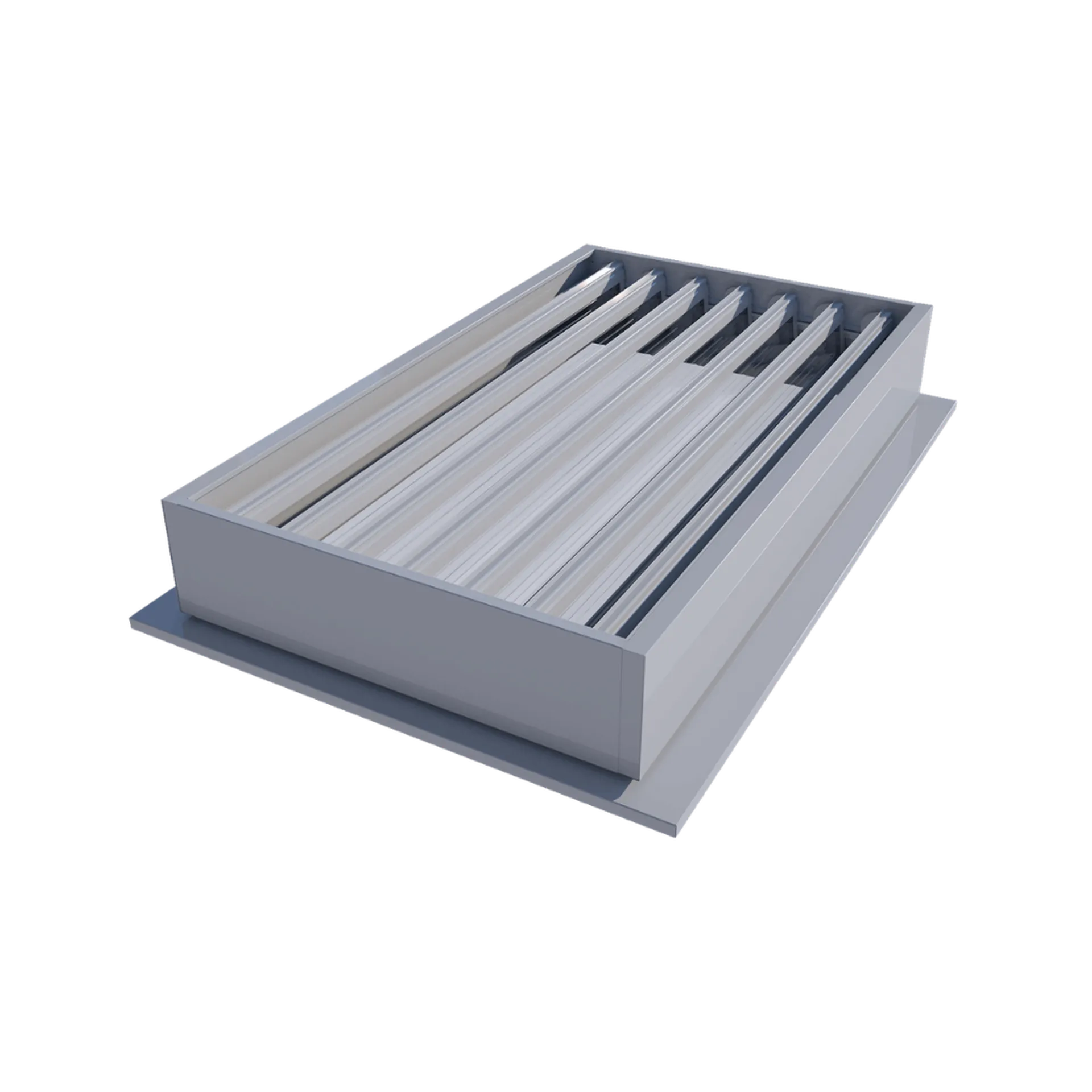

ECO es un aireador de lamas para evacuación natural de humo y calor, certificado según la norma EN 12101-2. Está fabricado íntegramente en aluminio anticorrosivo, está también certificado para ventilación diaria y para la entrada de luz natural. Sus lamas abren de una manera suave y gradual. Además, incorpora un sistema de drenaje de agua de lluvia asegurando la estanqueidad del equipo. Está disponible en diferentes variantes, y en dimensiones de hasta 2326 x 3498 mm.
Características y ventajas
- Certificado según la norma EN 12101-2
- Fabricado de acuerdo con los requisitos de la ISO 9001 (norma internacional de gestión de calidad)
- Fabricado en aleación de aluminio AlMg3 anticorrosivo de alta calidad
- Alto rendimiento de evacuación de humo
- Certificación de protección anti-caída hasta 1200 J en posición cerrada sin necesidad de reja
- Opciones disponibles: reja anti-caída certificada 1200 J, malla anti-pájaros y malla anti-insectos
- Alta durabilidad
- Diseño óptimo de las lamas
- Disponible con lamas opacas o transparentes/opalescentes
- Adecuado para una amplia variedad de tipologías de edificios
- Muchas variantes y opciones disponibles (tamaños, tipos de lama) para adaptarse a todos los requisitos del proyecto
- Disponible hasta una dimensión máxima de 2326 x 3498 mm (anchura x longitud)
Información técnica
Dimensiones
- Anchura del aireador: de 426 mm a 2326 mm.
Longitud del aireador: de 705 mm a 3498 mm.
Nota: Consultar las combinaciones posibles.
Base
- La base del aireador ECO tiene un diseño aerodinámico óptimo y está disponible en diferentes alturas y formas (cónica o recta). También hay disponible una versión de base aislada. La base está disponible con diferentes tipos de pestaña para su instalación sobre zócalo, sobre la mayoría de tipos de cubierta o sistemas de fachada.
Lamas
- Las lamas del aireador ECO pueden ser de aluminio de simple capa, doble capa y doble capa aislada, policarbonato o vidrio.
- Las lamas han sido sometidas a una amplia gama de ensayos, por ejemplo, de resistencia a impactos, resistencia al granizo, comportamiento acústico, entre otros.
Los tipos de lama disponibles son:
- Lama de policarbonato alveolar multipared de 9 o 16 mm de espesor (transparentes/opalescentes o no transparente)
- Lama de policarbonato alveolar multipared resistente al granizo de 16 mm de espesor (no transparente)
- Lamas de aluminio de simple capa, doble capa o doble capa aislada
- Lama de vidrio armado de 7 mm de espesor, vidrio laminado de seguridad de 6 mm de espesor o vidrio templado de seguridad de 6 mm de espesor
Accionamiento
El aireador de lamas ECO está disponible con accionamiento eléctrico o neumático (1 o 2 pistones/motores según la dimensión del equipo).
Los tipos de accionamiento disponibles son:
- Pistón neumático (simple o doble efecto)
- Motor eléctrico (24 V CC o 230 V CA)
- Motor eléctrico de 24 V CC de retorno por muelle
- Motor eléctrico de 230 V CA de retorno por muelle
- Pistón neumático con cuatro posiciones de apertura (0, 30°, 60°, 90°)
- Combinación: pistón neumático (evacuación de humo) y motor eléctrico (ventilación diaria)
Installation

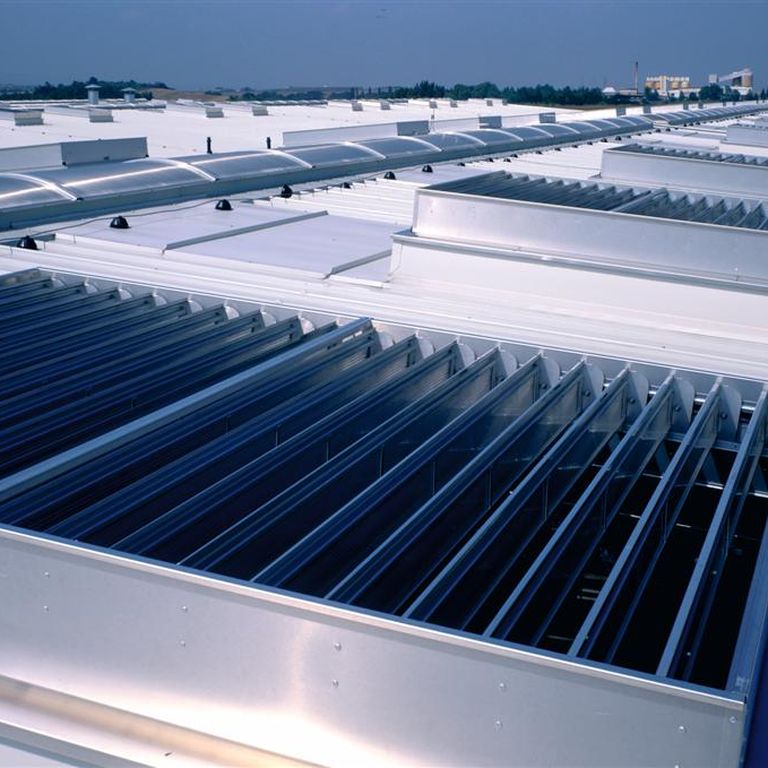

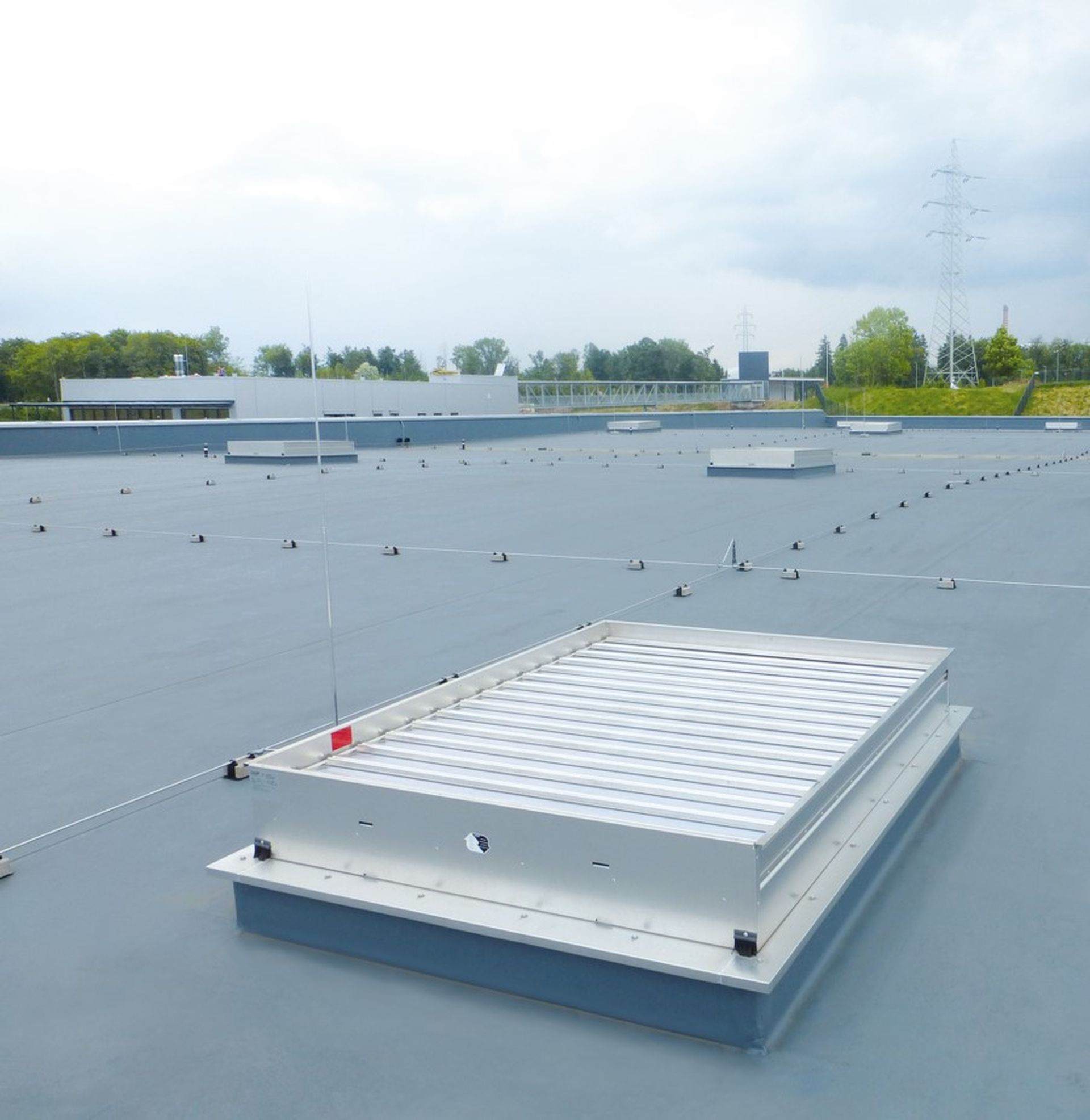

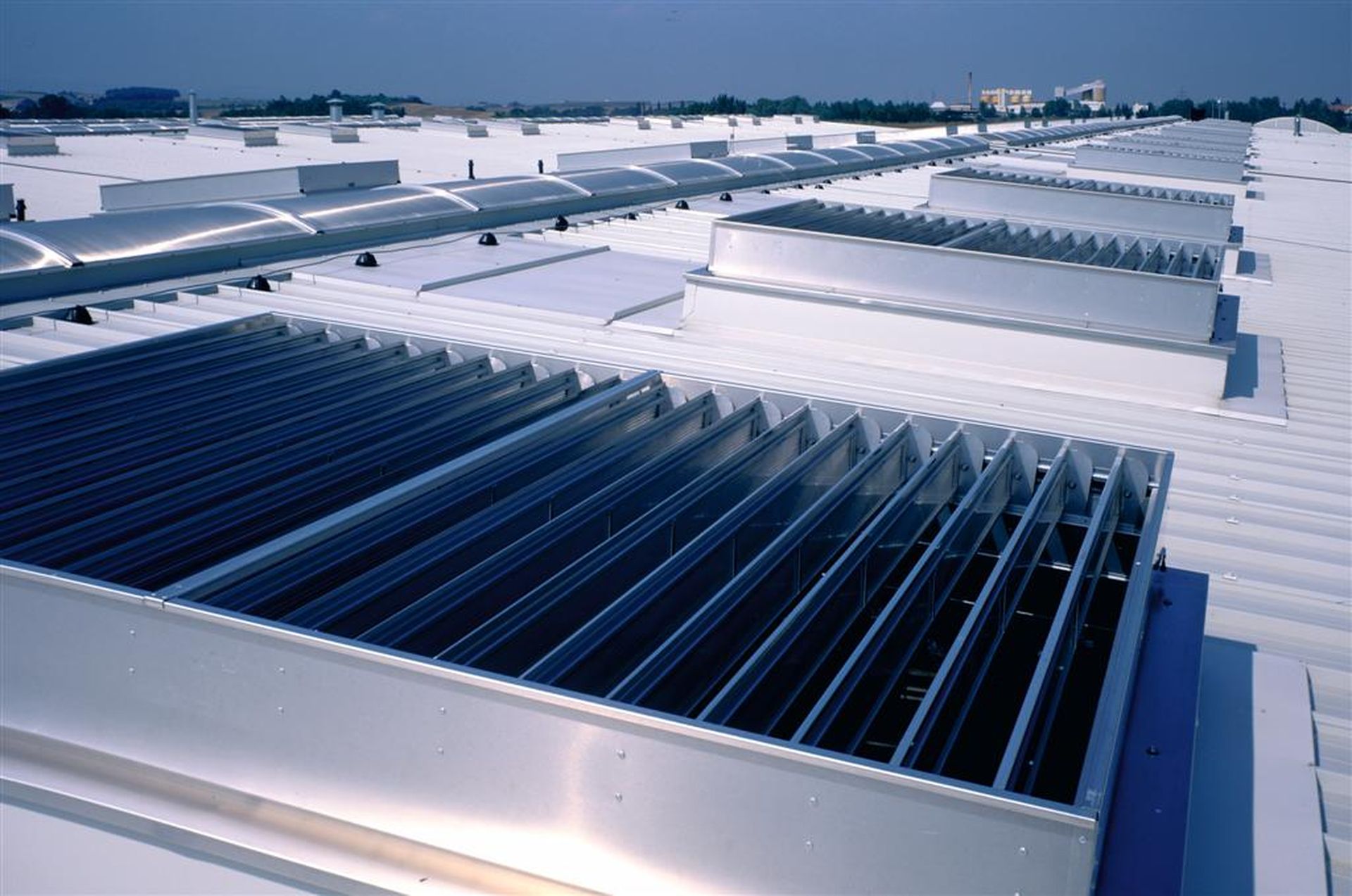

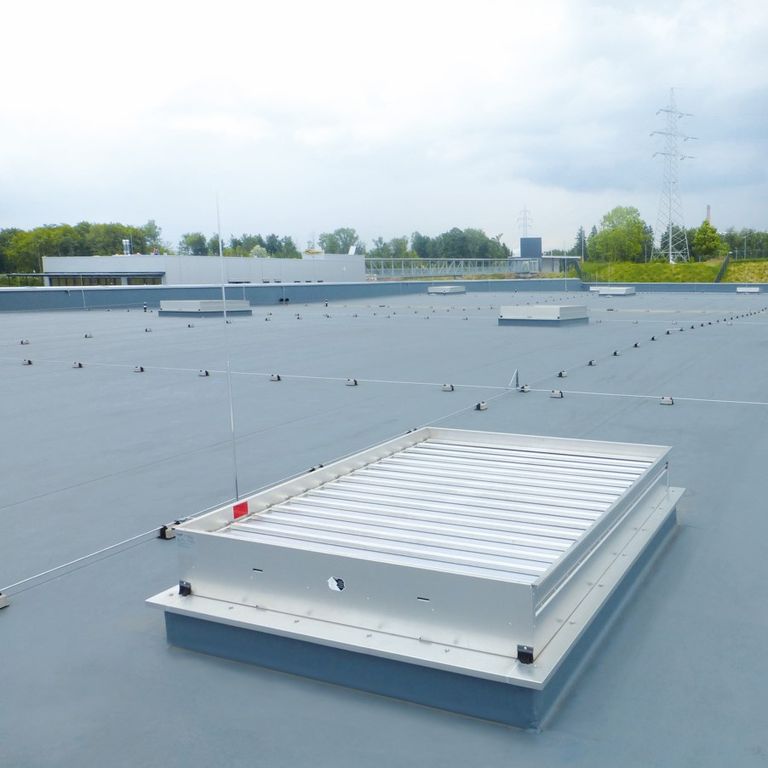

Disponible en diferentes tamaños y tipos de bridas, lo cual facilita fijarlo en la base e integrarlo en la mayoría de los tipos de cubiertas, sistemas de acristalamiento y sistemas de fachadas.
Certificación y prestaciones declaradas
Conforme a la norma EN 12101-2
- Carga de viento: Desde WL 1500 (N/m²) hasta WL 3000 (N/m²)
- Carga de nieve: Variable, hasta SL 4636 (N/m²)
- Temperatura de funcionamiento: Hasta T(-25)
- Resistencia al calor: B300
- Fiabilidad: Re 1.000 (ciclos) + 10.000 (ciclos en ventilación diaria)
Conforme a la norma EN 1873
- Estanqueidad al agua: Aprobado
- Resistencia a las cargas ascendentes: UL 3000 / UL 4000
- Resistencia a las cargas descendentes: DL 2025
- Resistencia al impacto de un cuerpo duro de pequeño tamaño: Aprobado
- Resistencia al impacto de un cuerpo blando de gran tamaño: SB 600 / SB 1200
Transmitancia térmica
- Hasta 1,52 W/m²K para aireadores con aislamiento*
- Hasta 2,39 W/m²K para aireadores sin aislamiento*
* Según configuración del equipo
Aislamiento acústico
- Hasta 15,0 dB*
* Según configuración del equipo
