Meer tijd om veilig te vluchten
RWA-installaties en rookbeheersing
Bij brand is rook vaak gevaarlijker dan het vuur zelf. Rook verspreidt zich snel door een gebouw, beperkt het zicht en kan vluchtroutes onbruikbaar maken. Rookbeheersing heeft als doel om rook af te voeren, te sturen of tegen te houden, zodat mensen meer tijd hebben om het gebouw veilig te verlaten en hulpdiensten hun werk kunnen doen.
Kingspan Light + Air ontwerpt, realiseert en onderhoudt rookbeheersingssystemen voor onder meer industriegebouwen, parkeergarages, hoogbouw, zorginstellingen en tunnels. Van natuurlijke en mechanische RWA-installaties tot overdrukinstallaties, rookschermen en compartimentering: we zorgen voor oplossingen die aansluiten bij het gebouw, het gebruik en de geldende eisen.
Visie op RWA-installaties
Rookbeheersing vraagt om een integrale aanpak
Een effectief rookbeheersingssysteem bestaat zelden uit één product. De prestaties van een installatie worden bepaald door de samenhang tussen rookafvoer, luchttoevoer, compartimentering, detectie en besturing. Alleen wanneer deze onderdelen goed op elkaar zijn afgestemd, blijft een systeem functioneren wanneer het echt nodig is.
Daarom kijken we niet alleen naar afzonderlijke componenten, maar naar het gehele gebouw. Al in een vroeg stadium denken we mee over de brandveiligheidsstrategie, de gewenste prestaties en de praktische uitvoerbaarheid van de oplossing. Daarbij houden we rekening met zowel nieuwbouw als renovatieprojecten.
)
Wat zijn RWA-installaties?
RWA staat voor Rook- en WarmteAfvoer. Vaak wordt er gesproken over RWA-installaties. Dit zijn installaties die rook en warmte bij brand afvoeren. RWA-installaties zijn een vorm van een rookbeheersingssysteem.
Technieken voor rookbeheersing en RWA
Afhankelijk van het gebouw en de brandveiligheidsdoelstellingen kan gekozen worden voor natuurlijke of mechanische rook- en warmteafvoer. In sommige situaties wordt een vluchtroute beschermd met een overdrukinstallatie, terwijl in andere projecten compartimentering met rook- of brandschermen noodzakelijk is.
Wij adviseren, ontwerpen en realiseren onder meer:

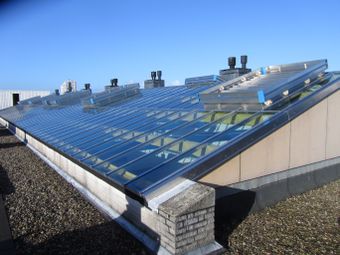

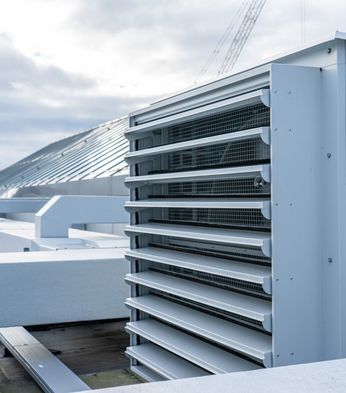

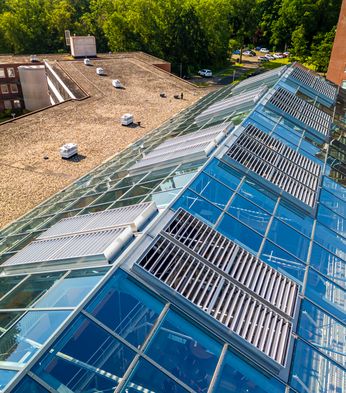

- Natuurlijke RWA-installaties
- Mechanische RWA-installaties
- Overdrukinstallaties

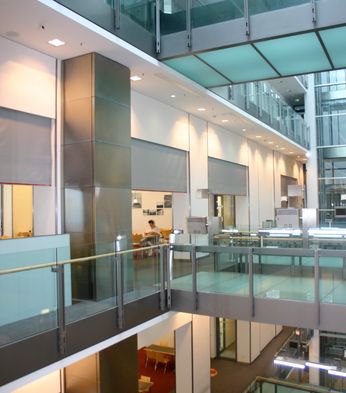

- Compartimentering met rook- en brandschermen
Voor elke situatie bepalen we welke combinatie van maatregelen nodig is om de gewenste prestaties te behalen.
Veilig vluchten bij brand
Wooncomplexen, winkelcentra en ziekenhuizen
In wooncomplexen draait rookbeheersing om het beschermen van trappenhuizen, galerijen en andere vluchtroutes. Zo krijgen bewoners meer tijd om veilig te vluchten en kunnen hulpdiensten effectief optreden.
Winkelcentra combineren grote bezoekersstromen met open atria en passages. Rookbeheersing helpt om vluchtwegen zichtbaar te houden zonder afbreuk te doen aan daglicht en architectuur.
In hoogbouw zijn bewoners en gebruikers volledig afhankelijk van rookvrije trappenhuizen. Overdrukinstallaties en rookbeheersing zorgen ervoor dat vluchtwegen bruikbaar blijven tijdens een brand.
In ziekenhuizen is directe evacuatie vaak niet mogelijk. Rookbeheersing creëert tijd voor een gefaseerde ontruiming en beschermt patiënten, bezoekers en zorgpersoneel.
)
Veiligheid in complexe toepassingen
Grote hallen, parkeergarages en tunnels
Industriële gebouwen vragen om rookbeheersing die aansluit op productieprocessen, opslag en logistiek. Zo blijven vluchtwegen langer bruikbaar en wordt schade aan mensen, installaties en bedrijfsprocessen beperkt.

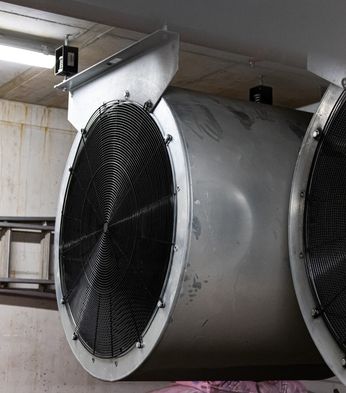

In parkeergarages is zicht essentieel voor een veilige evacuatie. Mechanische rookbeheersing voert rook en schadelijke gassen gecontroleerd af en ondersteunt de inzet van hulpdiensten.

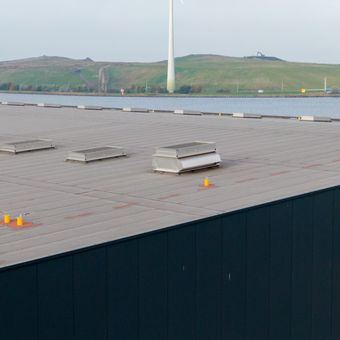

In beurshallen, veilinggebouwen, opslagloodsen en distributiecentra kan rook zich snel verspreiden over grote compartimenten. Rookbeheersing helpt om rooklagen beheersbaar te houden en veilige ontvluchting mogelijk te maken.
In tunnels is rook vaak een groter risico dan vuur. Tunnelventilatie en overdrukinstallaties zorgen voor rookvrije vluchtwegen en veilige toegang voor hulpdiensten.
)
Bekijk onze projecten
Een rookbeheersingssysteem moet niet alleen voldoen aan de uitgangspunten op papier, maar vooral functioneren in de praktijk. Daarom laten we graag zien hoe we rookbeheersing toepassen in distributiecentra, parkeergarages, woontorens, ziekenhuizen en andere complexe gebouwen.
Hoe we werken - RWA-installaties en rookbeheersing
Van ontwerp tot onderhoud
Bij brand moet een systeem direct doen wat het moet doen. Dat vraagt niet alleen om een goed ontwerp, maar ook om vakkundige realisatie en zorgvuldig onderhoud.
Kingspan Light + Air begeleidt het volledige traject, van advies en engineering tot installatie, inspectieondersteuning en meerjarig onderhoud. Zo heb je één partner die verantwoordelijkheid neemt voor het functioneren van de rookbeheersingsinstallatie gedurende de volledige levensduur.
)
Kennis en normontwikkeling
Expertise en branchebetrokkenheid
Rookbeheersing vraagt om actuele kennis van wetgeving, normen, inspectie-eisen en praktijkervaring. Daarom zijn wij niet alleen leverancier van rookbeheersingsoplossingen, maar ook actief betrokken bij brancheverenigingen, deskundigenpanels, normontwikkeling en vakopleidingen. Ook hebben we de Gebrand Podcast opgezet, waarin we in gesprek gaan met experts uit de branche.
)
Brandveilig Bouwen Nederland (BBN)
BBN brengt fabrikanten, adviseurs en specialisten op het gebied van brandveiligheid samen. Door actief deel te nemen blijft Kingspan Light + Air betrokken bij actuele ontwikkelingen rondom brandveiligheid en rookbeheersing.
)
Federatie Veilig Nederland (FVN)
De FVN vertegenwoordigt bedrijven die actief zijn in brandveiligheid, beveiliging en veiligheidsinstallaties. Binnen deze organisatie wordt samengewerkt aan kwaliteitseisen, certificering en belangenbehartiging richting overheid en markt.
)
Centrum voor Criminaliteitspreventie en Veiligheid (CCV)
Het CCV speelt een belangrijke rol bij certificering, inspectie en kwaliteitsborging van brandveiligheidsinstallaties. Via deelname aan deskundigenpanels leveren we praktijkervaring aan de ontwikkeling van richtlijnen.
)
Verenigde Brandveiligheid Experts (VBE)
Onze collega's Stan Veldpaus en Patrick Verboven zijn op persoonlijke titel aangesloten bij de Verenigde Brandveiligheid Experts. Binnen dit netwerk delen ervaren specialisten kennis over brandveiligheid, regelgeving en praktijkervaringen.
)
Parkeernetwerk Nederland (PNNL)
PNNL verbindt professionals die betrokken zijn bij parkeergarages. Parkeergarages kennen specifieke uitdagingen op het gebied van vluchtveiligheid, ventilatie en rookafvoer.
)
Vexpan
Vexpan brengt eigenaren, beheerders, adviseurs, gemeenten en leveranciers van parkeervoorzieningen samen. Rookbeheersing en brandventilatie spelen een cruciale rol in ondergrondse en gesloten parkeergarages.
)
Brandpreventie Academy
Onze collega's Stan Veldpaus en Patrick Verboven verzorgen voor Brandpreventie Academy opleidingen op het gebied van rookbeheersing, brandventilatie, overdrukinstallaties en de toepassing van normen zoals NEN 6093 en NEN 6095.
)
Podcast: Gebrand
Met de podcast Gebrand brengt Kingspan Light + Air deskundigen, brancheorganisaties, adviseurs, inspecteurs en andere specialisten samen rondom actuele thema's binnen brand- en vluchtveiligheid.
Producten voor rookbeheersing en/of natuurlijke ventilatie
Advies voor jouw project
Elke gebouwfunctie stelt andere eisen aan rookbeheersing. Of het nu gaat om een wooncomplex, distributiecentrum, ziekenhuis, parkeergarage of hoogbouwproject, de juiste oplossing hangt af van het gebouw, het gebruik en de brandveiligheidsdoelstellingen.
Onze specialisten helpen je bij het maken van de juiste keuzes, van brandveiligheidsstrategie en systeemontwerp tot realisatie, certificering en onderhoud.
Bespreek jouw project met een specialist
Woordenlijst
In de wereld van rookbeheersing worden veel begrippen, jargon en afkortingen gebruikt. In deze woordenlijst vind je definities.
B
- Backdraft
Een levensgevaarlijk fenomeen bij branden waarbij een brandhaard door zuurstofgebrek bijna is gedoofd, maar plotseling weer explosief ontbrandt zodra er verse zuurstof bij komt (bijvoorbeeld door het openen van een deur of raam).
- Bbl
Besluit bouwwerken leefomgeving: Regels over bouwen, gebruiken en slopen van gebouwen. Eerder bekend als Bouwbesluit.
- Beschermde vluchtroute
Een vluchtroute die extra beschermd is tegen brand en rook, bijvoorbeeld door brand- en rookwerende scheidingen.
- BIO-maatregelen
Bouwkundige, Installatietechnische en Organisatorische maatregelen. Brandveiligheid bestaat niet alleen uit installaties zoals een BMI of RWA-installatie. Ook brandwerende scheidingen, vluchtwegen, beheer, onderhoud, instructies, gebruik- en ontruimingsprocedures spelen een belangrijke rol. Een effectieve brandveiligheidsoplossing is altijd een combinatie van bouwkundige, installatietechnische en organisatorische maatregelen.
- BMC
Brandmeldcentrale: centrale eenheid van een BMI waarin meldingen worden verwerkt.
- BMI
Brandmeldinstallatie: installatie die brand detecteert en meldingen genereert.
- Brandcompartiment (BC)
Een deel van een gebouw dat door brandwerende constructies is afgescheiden om branduitbreiding te beperken.
- Brandwerendheid
Het vermogen van een constructie om gedurende een bepaalde tijd weerstand te bieden aan de gevolgen van brand. Zie ook WDBDO.
- BRL
Beoordelingsrichtlijn: document waarin eisen voor certificering van bedrijven en installaties zijn vastgelegd.
C
- CCV
Centrum voor Criminaliteitspreventie en Veiligheid: beheerder van diverse certificatie- en inspectieschema's voor brandveiligheid.
E
- E30 / E60 / E90 / E120
E staat voor vlamdichtheid (Integrity). Voorkomt dat vlammen en hete gassen door de constructie heen dringen. De letter E komt van het Franse begrip Étanchéité au feu.
E30 / E60 / E90 / E120 : De constructie voldoet respectievelijk 30, 60, 90 of 120 minuten aan de E-classificatie.
- EI30 / EI60 / EI90 / EI120
E staat voor de vlamdichtheid (Integrity) en I voor de thermische isolatie (Insulation). De letter E komt van het Franse begrip Étanchéité au feu.
Vlamdichtheid + thermische isolatie. De niet-brandzijde blijft gedurende een bepaalde tijd voldoende koel.
EI 30 / EI 60 / EI 90 / EI 120 betekent: De constructie voldoet respectievelijk 30, 60, 90 of 120 minuten aan de EI-classificatie.
- EN 12101
Europese normenreeks voor rook- en warmtebeheersingssystemen.
- EW30 / EW60 / EW90 / EW120
E staat voor Vlamdichtheid (integrity) en W staat voor beperking van warmtestraling (radiation). Naast het tegenhouden van vuur wordt ook de warmtestraling beperkt. Het getal geeft aan voor hoeveel minuten dit geldt.
De letter E komt van het Franse begrip Étanchéité au feu.
EW30 / EW60 / EW90 / EW120 betekent: De constructie voldoet respectievelijk 30, 60, 90 of 120 minuten aan de EW-classificatie.
- Extra beschermde vluchtroute
Een vluchtroute met zwaardere eisen aan brand- en rookwerendheid. Vaak toegepast in grotere of complexere gebouwen.
F
- Flashover
Het moment waarop een beginnende binnenbrand plotseling omslaat in een volledig ontwikkelde brand. Dit gebeurt wanneer alle brandbare materialen in een besloten ruimte tegelijkertijd ontbranden door de extreme hitte/temperatuur.
G
- GBS
Gebouwbeheersysteem: systeem voor monitoring en aansturing van installaties binnen een gebouw.
- Gelijkwaardigheid
Binnen de Omgevingswet (artikel 4.7) en het Besluit bouwwerken leefomgeving (Bbl) betekent gelijkwaardigheid dat je een andere maatregel mag toepassen dan de wet voorschrijft, mits deze alternatieve oplossing minstens hetzelfde niveau van veiligheid, gezondheid, duurzaamheid of bruikbaarheid biedt als de wettelijke eis.
N
- NEN 1010
Norm voor veilige laagspanningsinstallaties in gebouwen. Beschrijft de eisen voor het ontwerp, de aanleg en de veiligheid van elektrische installaties.
- NEN 2443
Norm voor de inrichting en veiligheid van parkeergarages en parkeerterreinen. Bevat onder andere eisen voor gebruik, toegankelijkheid, ventilatie en brandveiligheid.
- NEN 2535
Norm voor het ontwerpen, aanleggen en onderhouden van brandmeldinstallaties (BMI).
- NEN 2575
Norm voor ontruimingsalarminstallaties (OAI).
- NEN 2654-1
Norm voor het beheer, de controle en het onderhoud van brandmeldinstallaties (BMI). De norm beschrijft hoe een brandmeldinstallatie periodiek moet worden gecontroleerd, getest en onderhouden om de juiste werking te waarborgen.
- NEN 2654-2
Norm voor het beheer, de controle en het onderhoud van ontruimingsalarminstallaties (OAI). De norm beschrijft hoe een ontruimingsalarminstallatie moet worden beheerd, gecontroleerd en onderhouden zodat deze bij een calamiteit betrouwbaar functioneert.
- NEN 2654-3
Norm voor het beheer, de controle en het onderhoud van rookbeheersingsinstallaties (RBS), zoals RWA- en overdrukinstallaties.
- NEN 6060
Norm voor brandveiligheid van grote brandcompartimenten. Wordt vaak gebruikt als onderbouwing voor gelijkwaardigheidsoplossingen waarbij rookbeheersing wordt toegepast.
- NEN 6079
Norm voor de brandwerendheid van rookscheidingen.
- NEN 6092
Norm voor overdrukinstallaties in trappenhuizen en vluchtwegen. (Deze norm mag niet meer worden toegepast voor nieuwe installaties. Voor nieuwe ontwerpen wordt verwezen naar de NEN-EN 12101-serie voor drukverschilsystemen.)
- NEN 6093
Norm voor rook- en warmteafvoerinstallaties (RWA).
- NEN 6098
Norm voor rookbeheersing in mechanisch geventileerde parkeergarages.
- NEN-6095-2
NEN-6095-2 is een praktijkrichtlijn voor het ontwerpen en installeren van RWA-installaties. De voorganger hiervan was NPR 6095.
- NEN-EN 12101-1
Norm voor rookschermen. Beschrijft de prestatie-eisen en beproevingsmethoden voor vaste en automatisch neergaande rookschermen die rookverspreiding beperken en rookreservoirs vormen.
- NEN-EN 12101-10
Norm voor energievoorzieningen van rook- en warmtebeheersingssystemen. Beschrijft eisen aan noodstroomvoorzieningen, accu's en andere energiebronnen die nodig zijn voor een betrouwbare werking tijdens brand.
- NEN-EN 12101-13
Norm voor drukverschilsystemen. Beschrijft ontwerpmethoden, berekeningen en prestatiecriteria voor overdrukinstallaties die rookvrije vluchtroutes in stand houden.
- NEN-EN 12101-2
Norm voor natuurlijke rook- en warmteafvoervoorzieningen, zoals rookluiken en ventilatiekleppen. Beschrijft de prestatie-eisen en beproevingsmethoden voor natuurlijke rook- en warmteafvoer.
- NEN-EN 12101-3
Norm voor mechanische rook- en warmteafvoerventilatoren. Beschrijft de prestaties van ventilatoren die tijdens brand rook en warmte afvoeren.
- NEN-EN 12101-6
Norm voor drukverschilsystemen (overdrukinstallaties). Beschrijft systemen die trappenhuizen, lifthallen en vluchtwegen rookvrij houden door middel van overdruk.
- NEN-EN 12101-7
Norm voor rookafvoerkanalen. Beschrijft de eisen voor luchtkanalen die rook en warme brandgassen afvoeren tijdens brand.
- NEN-EN 12101-8
Norm voor rookkleppen (smoke dampers). Beschrijft de prestaties van kleppen die rookstromen beheersen binnen rookbeheersingssystemen.
- NPR 2576
Praktijkrichtlijn voor functiebehoud van bekabeling bij brand. Zorgt ervoor dat veiligheidsinstallaties zoals brandmeldinstallaties, ontruimingsalarminstallaties, overdrukinstallaties en rookbeheersingssystemen tijdens brand blijven functioneren.
O
- OAI
Ontruimingsalarminstallatie: installatie die gebouwgebruikers waarschuwt bij een calamiteit.
- ODI
Overdrukinstallatie: systeem dat trappenhuizen, lifthallen of vluchtwegen rookvrij houdt door overdruk te creëren.
P
- PvE
Programma van Eisen: document waarin alle uitgangspunten, prestaties en eisen van een brandveiligheidsinstallatie zijn vastgelegd.
R
- Ra
Rookwerendheid van een constructie bij omgevingstemperatuur (circa 20°C). Deze classificatie geeft aan in welke mate een scheidingsconstructie rookverspreiding beperkt onder normale temperatuuromstandigheden.
- RBS / RBI
RBS staat voor Rookbeheersingssysteem en is de term die veel wordt gebruikt in normen, inspectieschema's en regelgeving.
RBI staat voor Rookbeheersingsinstallatie en beschrijft de technische installatie waarmee rookbeheersing wordt gerealiseerd. Deze term wordt vaak gebruikt in de Bbl en in CCV-inspectieschema's.
- REI30 / REI60 / REI90 / REI120
R staat voor het draagvermogen (resistance) E staat voor de vlamdichtheid (Integrity) en I voor de thermische isolatie (Insulation). De letter E komt van het Franse begrip Étanchéité au feu.
Draagvermogen + Vlamdichtheid + thermische isolatie. De niet-brandzijde blijft gedurende een bepaalde tijd voldoende koel.
REI30 / REI60 / REI90 / REI120 : Constructie voldoet tegelijkertijd aan draagvermogen, integriteit en isolatie respectievelijk voor 30, 60, 90 of 120 minuten.
- Rookvrije vluchtroute
Een vluchtroute die door middel van compartimentering, overdruk of rookbeheersing vrij blijft van rook.
- Rookwerendheid
Het vermogen van een constructie om rookverspreiding te beperken. NEN 6075 schrijft voor waaraan voldaan moet worden.
- RWA-installaties
RWA staat voor Rook- en WarmteAfvoer. Vaak wordt er gesproken over RWA-installaties. Dit zijn installaties die rook en warmte bij brand afvoeren. RWA-installaties zijn een vorm van een rookbeheersingssysteem.
S
- S200
Rookwerendheid van een component bij 200°C. Veel toegepast bij rookwerende deuren en compartimenteringen.
- Sa
Rookwerendheid van een component bij omgevingstemperatuur (circa 20°C).
- Subbrandcompartiment (SBC)
Een kleiner compartiment binnen een brandcompartiment dat aanvullende bescherming biedt aan aanwezigen.
U
- UPD
Uitgangspuntendocument: Document waarin uitgangspunten voor een brandbeveiligingssysteem worden vastgelegd.
V
- Vluchtroute
Route waarlangs personen een gebouw veilig kunnen verlaten bij brand of een andere noodsituatie.
W
- WBDBO
Weerstand tegen Branddoorslag en Brandoverslag. De tijd waarin een brand zich niet van het ene naar het andere compartiment mag verspreiden.
- WRD / WTRD
Weerstand tegen Rookdoorgang. Maat voor de rookwerendheid van een scheidingsconstructie. Ook bekend als WTRD.
)
)
)
