Apollo
Product Information

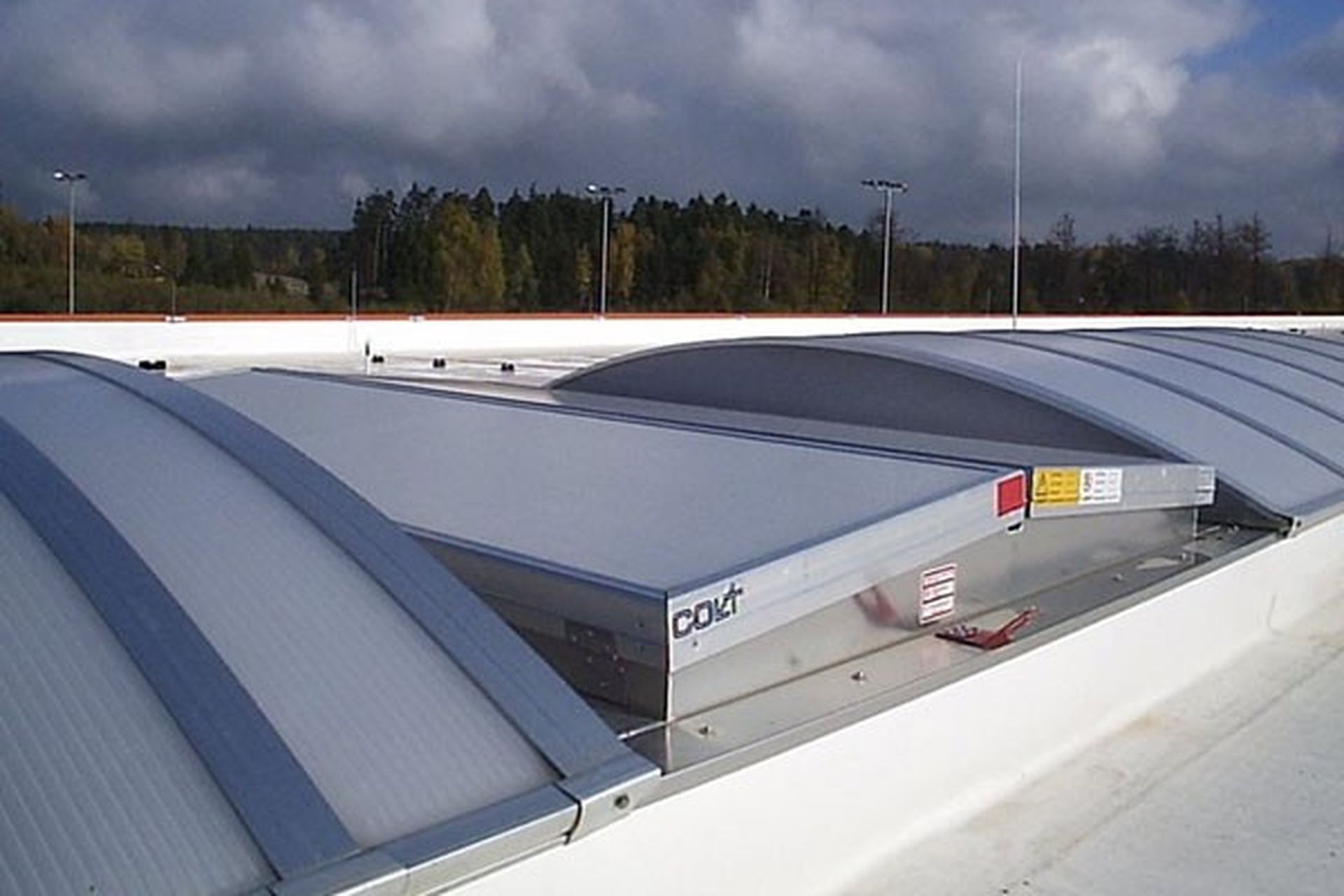

Apollo is een EN12101-2 en VdS-gecertificeerde natuurlijke rook- en warmteafvoerventilator, die voornamelijk wordt toegepast in industriële, commerciële en openbare gebouwen. Het product is vervaardigd uit hoogwaardige materialen, waaronder corrosiebestendig aluminium, en heeft EPDM-afdichtingen in de profielen die rondom de basis lopen om een lage luchtdoorlatendheid te garanderen. Het is verkrijgbaar in thermisch onderbroken, geïsoleerde of enkelwandige versies.
Product Highlights
- Thermisch onderbroken, geïsoleerd of enkelwandige versies
- EN 12101-2 en VdS gecertificeerd
- Polycarbonaat klepversie geclassificeerd volgens EN 1873 ("Daklichten van kunststof")
- Polycarbonaat, geïsoleerde en glazen klepopties beschikbaar
- Optionele geïntegreerde valbescherming
- Optionele geschroefde hoekverbindingen maken makkelijke vervanging van polycarbonaat panelen mogelijk zonder de gehele klep te verwijderen
- Gemaakt in overeenstemming met de eisen van ISO 9001 (kwaliteitsmanagementnorm)
- Hoge volume rookafvoer capaciteit
- Beschikbaar tot een maximale breedte x lengte van 2500 x 3000 mm in mm stappen
Technical Information
Afmetingen
- Breedte: van 1000 mm tot 2500 mm (in mm stappen)
- Lengte: van 1000 mm tot 3000 mm (in mm stappen)
Basisopties
De volgende basisopties zijn beschikbaar:
- enkelvoudige basis
- dubbelwandige basis met isolatie
- 100% thermisch onderbroken basis
Kleppen

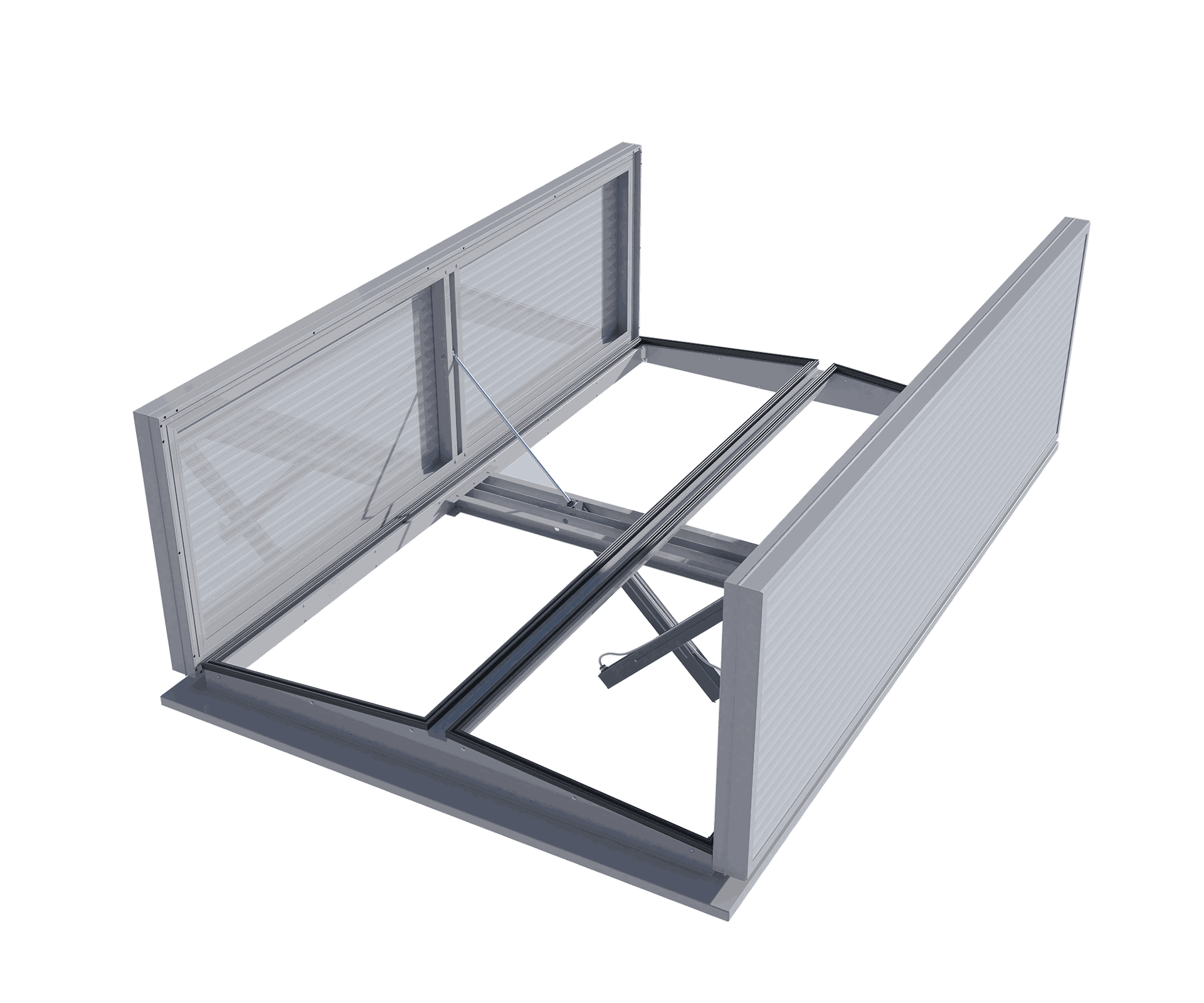

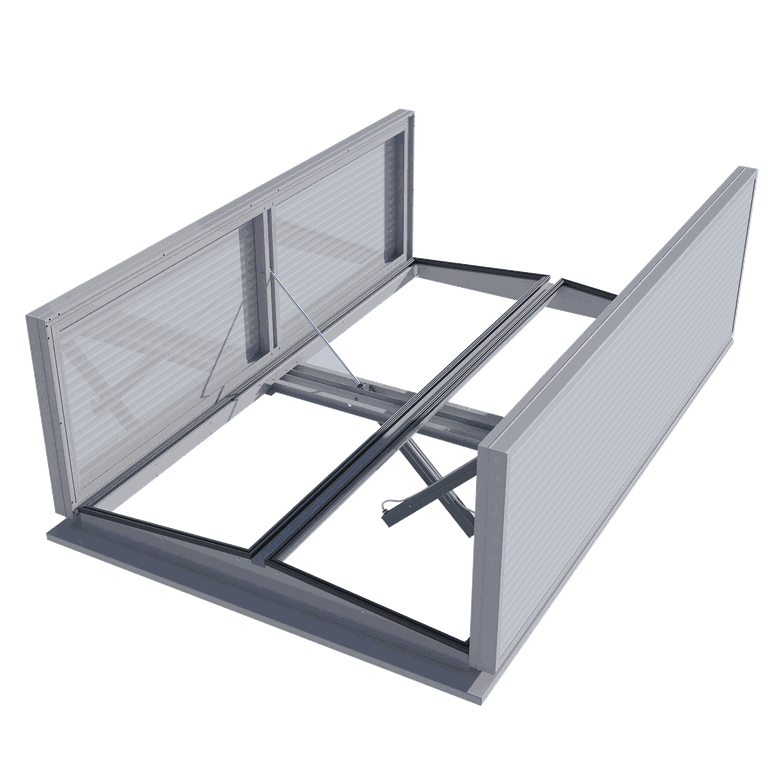

De Apollo ventilatiekappen hebben ofwel geïsoleerde aluminium panelen of verschillende soorten meerwandige polycarbonaatplaten of geïsoleerde glaspanelen en worden geklemd in frames van geëxtrudeerde aluminiumprofielen. De platen zijn zo geplaatst dat thermische uitzetting mogelijk is, waardoor er geen schade door schroeven ontstaat.
De kappen zijn onder een licht hellende hoek geplaatst, waardoor regenwater wegstroomt en ze niet vuil worden.
De kappen zijn onderworpen aan een breed scala aan tests, zoals stootvastheid, hagelbestendigheid, akoestische eigenschappen en vele anderen.
De volgende kapvarianten zijn beschikbaar:
16 mm dikke meerwandige polycarbonaatplaat
- Kleur: grijs niet-transparant, transparant of niet-transparant
16 mm dikke hagelbestendige meerwandige polycarbonaatplaat
- Kleur: niet-transparant
10 mm polycarbonaat + 6 mm massieve plaat
- Kleur: transparant of niet-transparant
32 mm dikke meerwandige polycarbonaatplaat
- Kleur: transparant of niet-transparant
- Dubbelwandige geïsoleerde aluminium kappen

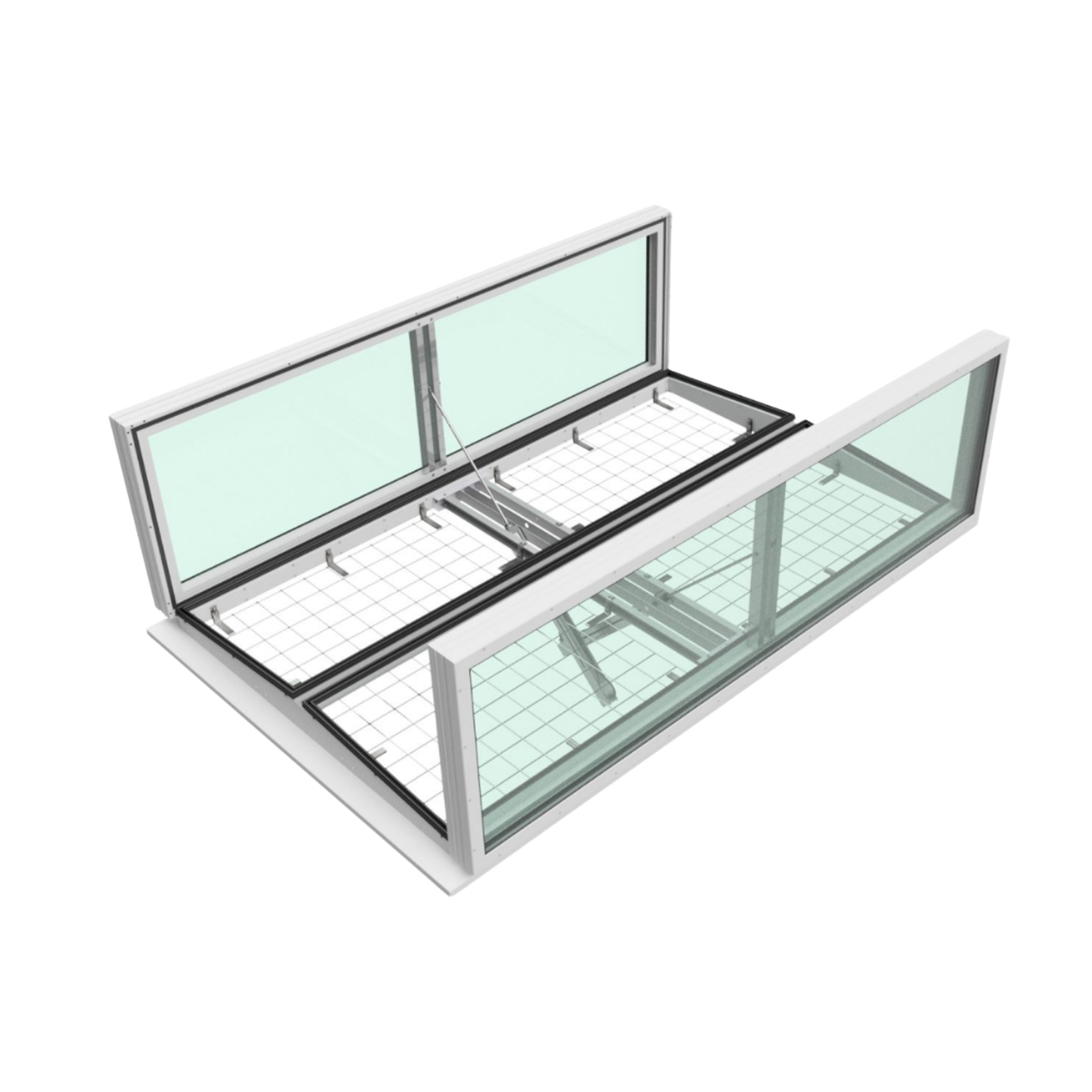

Glaskappen
- Uitgerust met standaard geïsoleerd glas (28mm,30mm,32mm).
- Uitgerust met door de klant gespecificeerd isolatieglas (dikte van 24mm tot 40mm en maximaal gewicht 45 kg/m²)
Besturingen
De Apollo klepventilator wordt geopend of gesloten, hetzij elektrisch of pneumatisch, door twee aandrijfeenheden in elk geval.
De volgende aandrijvingen zijn beschikbaar:
- 24 V DC elektrische actuatoren
- 230 V AC elektrische actuatoren – Deze vereisen veel kleinere kabels vergeleken met 24 V DC actuatoren. Dit vermindert de bedradingkosten aanzienlijk.
- Dubbelwerkende pneumatische cilinders
De aandrijvingen zijn ontworpen om perfect aan te sluiten op de specifieke vereisten van het project, wat resulteert in lagere operationele en bedradingkosten.
Thermische prestaties
- Tot 1.31 W/m²K afhankelijk van het geselecteerde productvariant
Aanvullende prestaties
- Luchtdoorlatendheid polycarbonaat bij 50 Pa: 0.35 m³/hm²
Bescherming tegen doorval (wanneer gesloten)
- 600J, 1200J volgens GS-BAU-18
Optioneel beveiligingsrooster tegen doorval (wanneer open)
- 1200J volgens EN 1873
- Bestand tegen hagel en balimpact is getest
- Luchtdoorlatendheid volgens EN12207 Klasse 3 : 2.25 m³/hm² bij 100Pa voor Apollo met glas
- Waterdicht volgens EN12208 klasse E900 voor Apollo met glas
- Windbelasting voor ramen en deuren volgens EN12210 Klasse C1 voor Apollo met glas
Acoustics
- Met glaskappen: Tot 35.0 dB
- Met aluminium kappen: Tot 30.0 dB
- Met polycarbonaat kappen: Tot 26.0 dB
