Airlite
Product Information

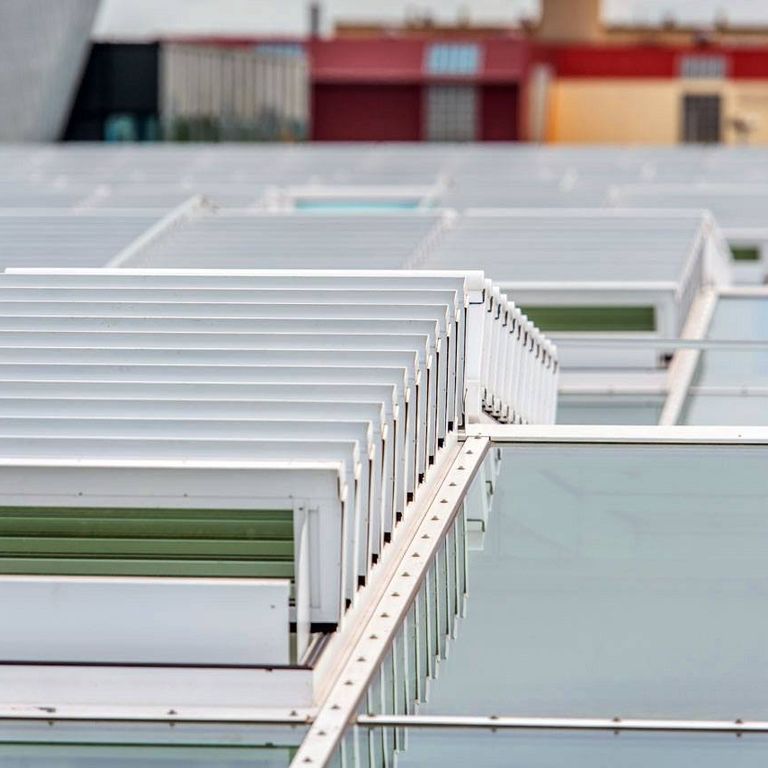

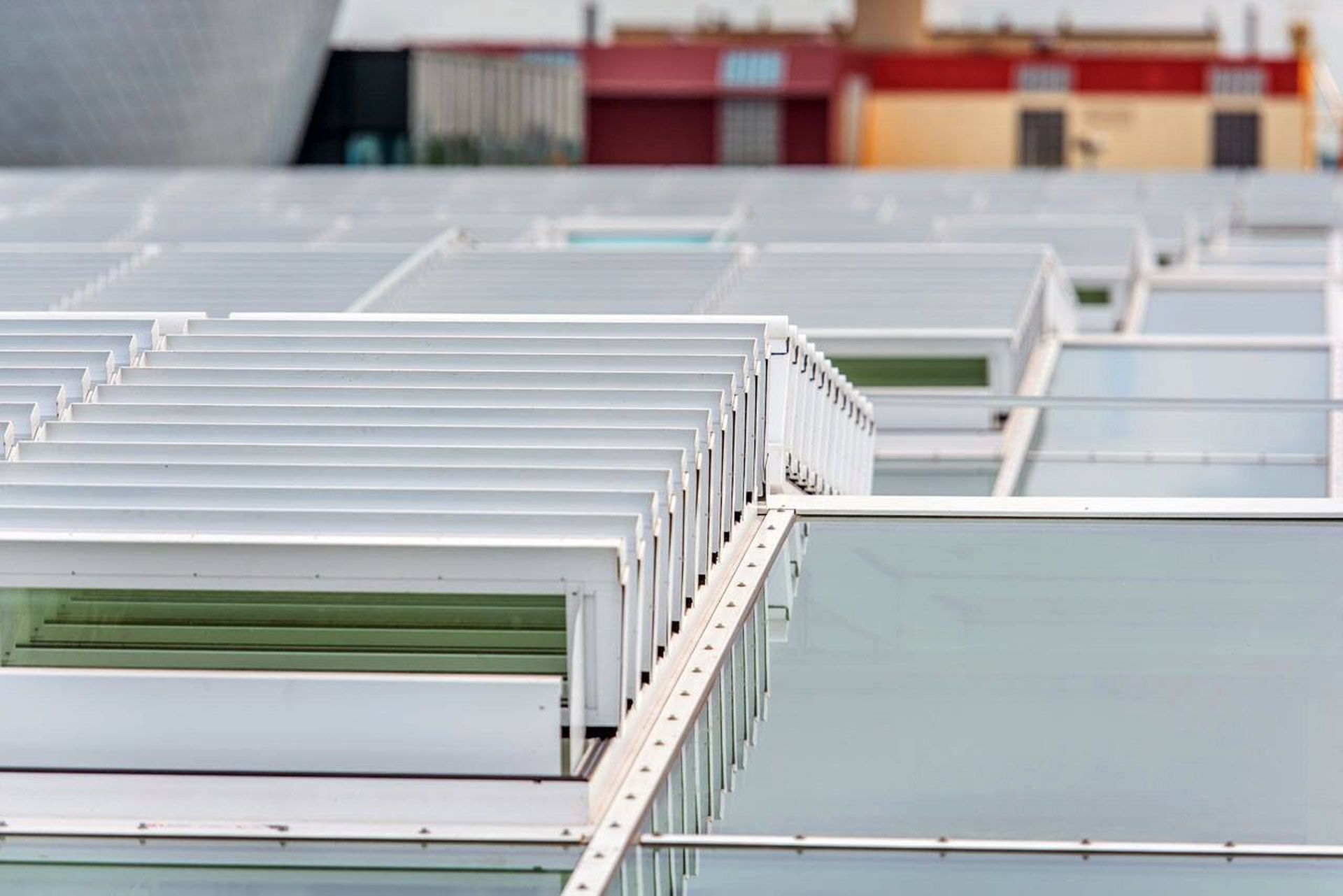

De Airlite is een gecertificeerde rook- en warmteafvoerventilator, ontworpen voor gebruik in industriële, commerciële en gemeentelijke gebouwen. Met zijn prestatieklassen, lage profielontwerp en verschillende varianten, is de Airlite ideaal voor installaties waar esthetiek en energie-efficiëntie belangrijk zijn. De lamellen kunnen transparant of niet-transparant zijn om natuurlijk daglicht binnen te laten. Gecertificeerd volgens EN 12101-2.
Product Highlights
- Hoog volume, weerbestendige ventilatie - aerodynamisch efficiënte ventilatie bij slecht weer
- Zeer goede prestatieklassen volgens EN 12101-2
- Grote hoeveelheden warmte kunnen uit het gebouw worden verwijderd
- Gecertificeerd in overeenstemming met EN 12101-2 tot een maximale breedte x lengte van 2000 x 3600 mm
- Geproduceerd volgens de eisen van ISO 9001 (kwaliteitsmanagementnorm)
- Hoge luchtstroom (Cv-waarde tot 0.66)
- Geluidsisolatie tot 30 dB zonder geluidsdempers (en wanneer gesloten)
Technical Information
Afmetingen
- Eenheidsbreedte: 500 mm tot 2000 mm (in mm stappen)
- Eenheidslengte: 1200 mm tot 3600 mm (in stappen van 300 mm)
Installatie

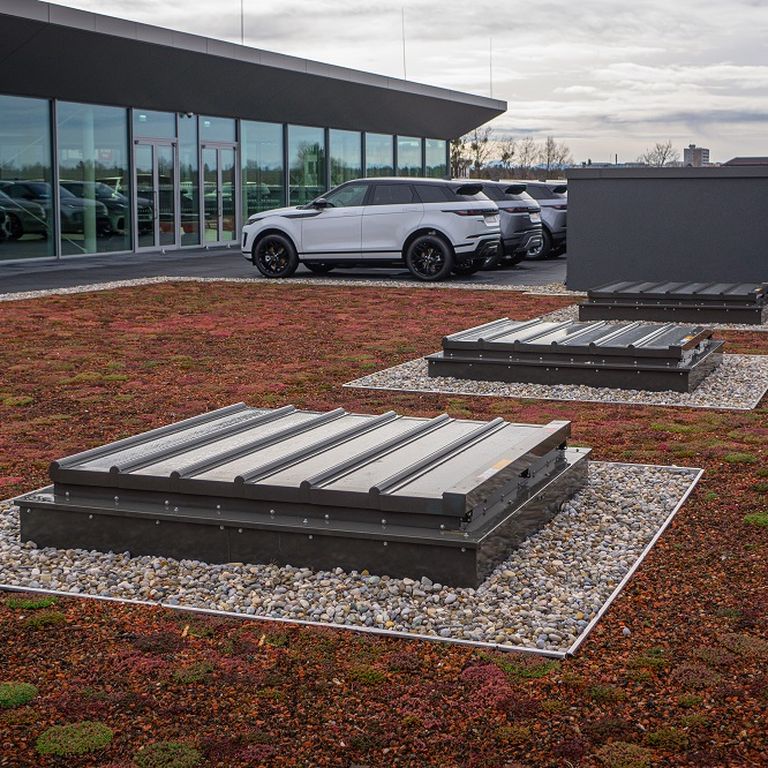

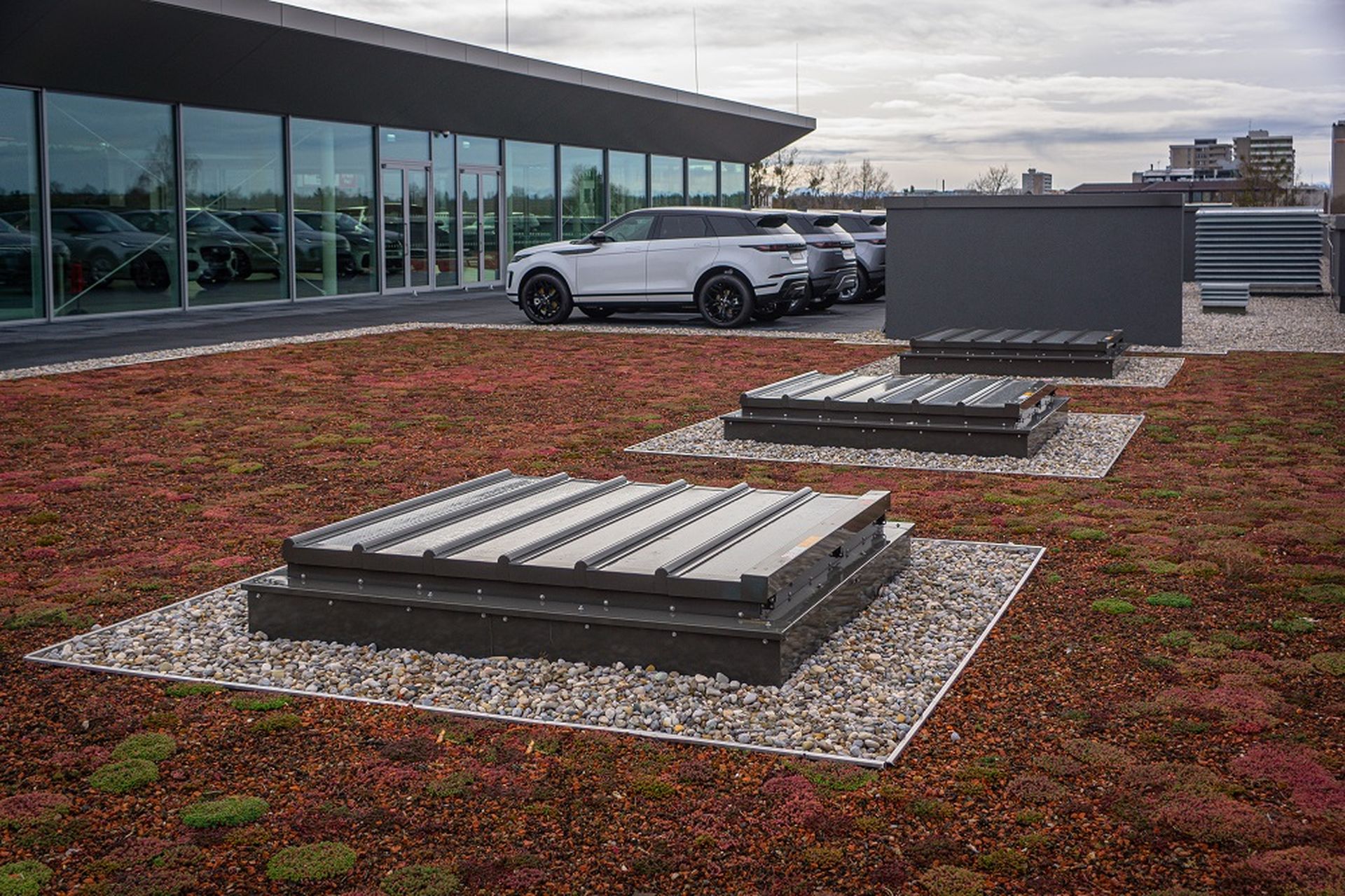

Verkrijgbaar in veel verschillende maten en basistypes, waardoor het eenvoudig te bevestigen is op een opstand of in de meeste soorten daken, beglazingssystemen en gevelsystemen.
Basisopties
Als standaard heeft het een geïsoleerde dubbelwandige basis. Optioneel kan de flens die met de ondersteunende constructie verbindt ook geïsoleerd worden.
Lamellen

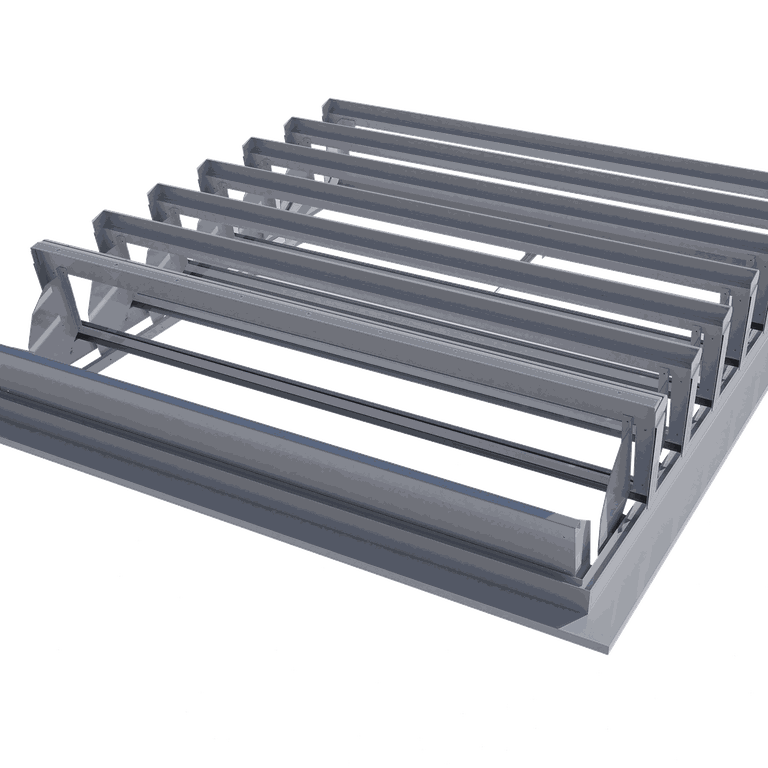

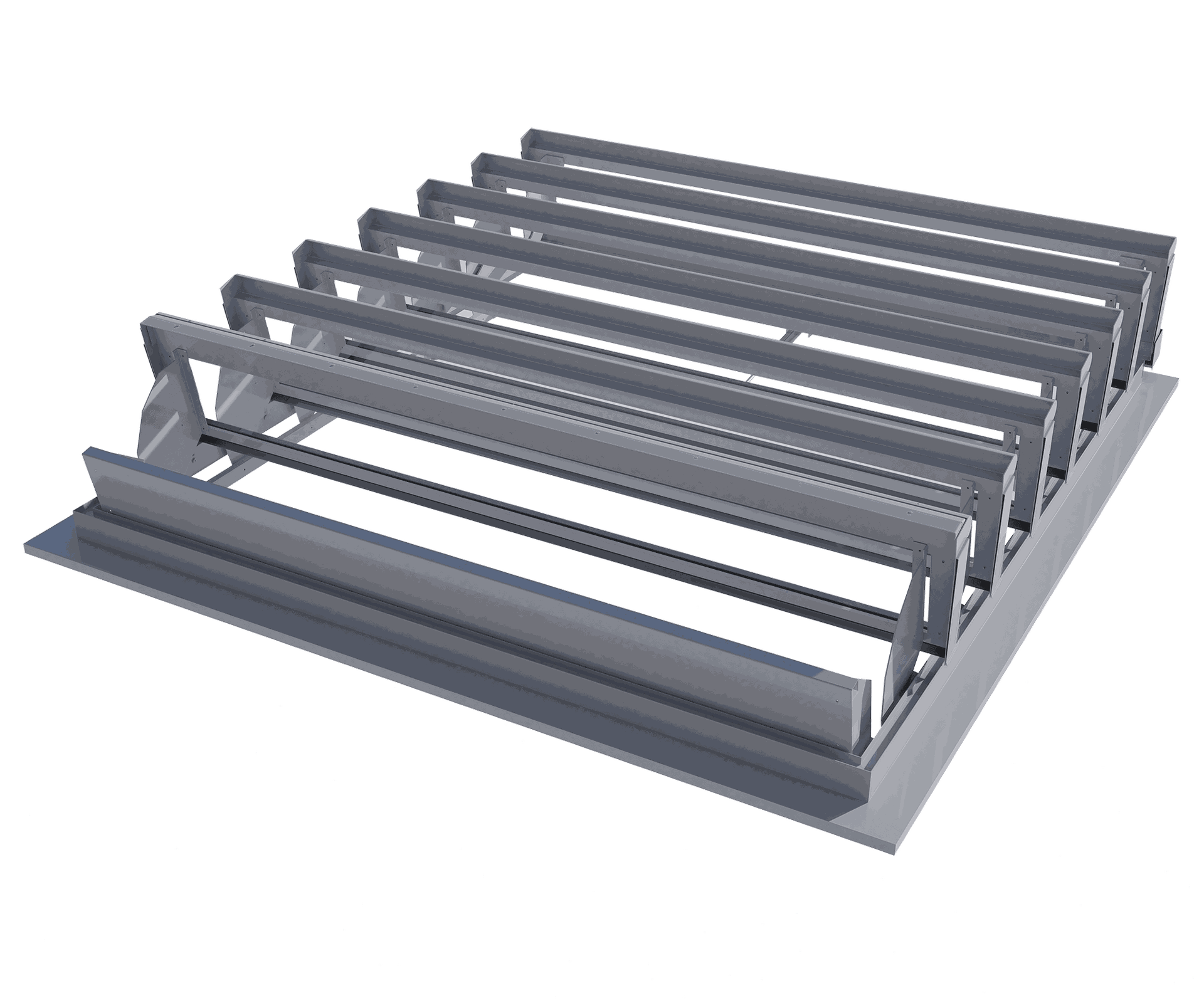

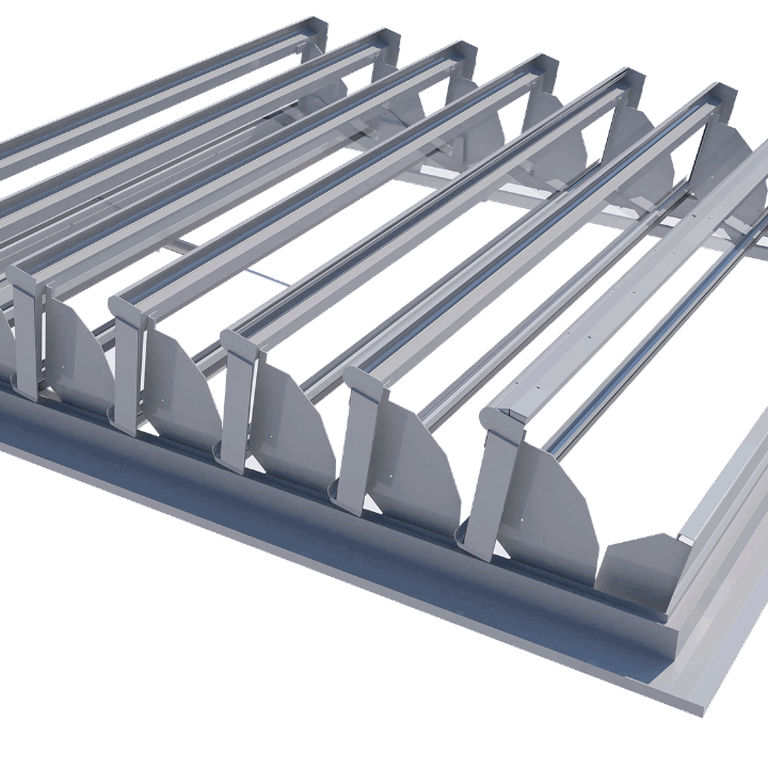

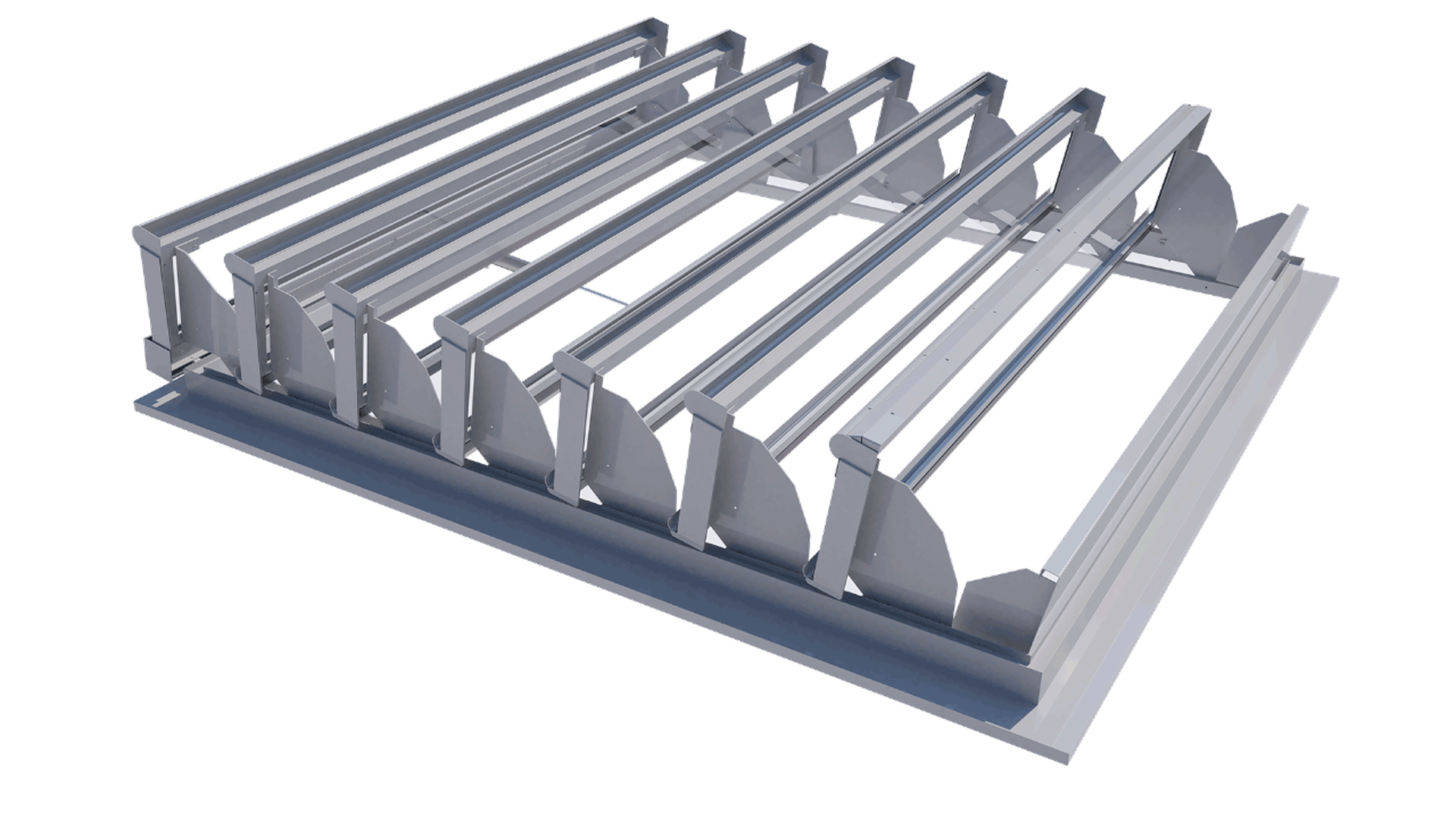

De lamellen van de Airlite rookventilator kunnen worden voorzien van geïsoleerde aluminium panelen, geïsoleerde glaspanelen of verschillende soorten polycarbonaat meerwandige platen. De lamellen zijn geïsoleerd met diverse afdichtingen om onnodig energieverlies te voorkomen.
De lamellen hebben een breed scala aan tests ondergaan, bijvoorbeeld voor slagvastheid, hagelbestendigheid, akoestische kenmerken en vele anderen.
De volgende lamelvarianten zijn beschikbaar:
- 16 mm dikke polycarbonaat meerwandige plaat
Kleur: grijs niet-transparant, transparant of niet-transparant - 16 mm dikke hagelbestendige polycarbonaat meerwandige plaat
Kleur: niet-transparant - Dubbelwandige geïsoleerde aluminium lamel
- 24 mm dikke isolatieglas
Besturingen
De Airlite gelamelliseerde ventilator wordt geopend of gesloten met een elektrische of pneumatische aandrijving, met één of twee eenheden.
De volgende lamelaandrijvingen zijn beschikbaar:
- 24 V DC elektrische actuators
- 230 V AC elektrische actuator (specifieke actuator voor Airlite op aanvraag beschikbaar. (Deze vereisen veel kleinere kabels in vergelijking met 24 V DC actuators. Dit verlaagt de bekabelingskosten aanzienlijk en de Airlite opent/sluit binnen 9 seconden.)
- Dubbelwerkende pneumatische cilinder
De aandrijvingen zijn ontworpen om precies aan de specifieke eisen van het project te voldoen, wat kan leiden tot lagere operationele en bekabelingskosten.
Prestatieklassen
In overeenstemming met EN 12101-2
- Windbelastingklasse: Tot 12500 N/m²
- Sneeuwbelastingklasse: Variabel, tot 4495 N/m²
- Bedrijfstemperatuur: T(-15) / T(-25)
- Weerstand tegen hitte: B300 – E
Betrouwbaarheid:
- Rookventilatie: 1000 cycli
- Dagelijkse ventilatie: +10000 cycli
Aanvullende prestatiewaarden
- U-waarde: Tot 1.00 W/m²K
Geluidsisolatie:
- Met glazen lamellen: 30.0 dB
- Met aluminium lamellen: 28.0 dB
- Met polycarbonaat lamellen: 20.0 dB
- Luchtpermeabiliteit bij 50 Pa: 11.65 m³/hm²
- Valbeveiliging: Valbescherming voor vele jaren tot 1200 J volgens GS-BAU-18
- Weerstand tegen hagel en balimpacten is getest
