Integración de cortinas cortafuego en la arquitectura de edificios

En este contexto, las cortinas sectorizadoras textiles automáticas se han convertido en una herramienta clave para arquitectos, interioristas e ingenieros.

La sectorización es uno de los pilares en la lucha contra los incendios en los edificios, actuando como barrera pasiva que limita la propagación del fuego , del humo y de los gases calientes, y estos elementos textiles móviles pueden cumplir esa función vital, permitiendo una evacuación segura de los edificios, así como la intervención de los profesionales de extinción de incendios.

Los sistemas de sectorización textiles de Kingspan Light + Air Spain ofrecen libertad de diseño y permiten conseguir espacios totalmente abiertos y diáfanos. En caso de incendio, las cortinas descenderán y sectorizarán el espacio, por lo que son ideales en espacios de gran aforo como infraestructuras de transporte, puertos, aeropuertos y estaciones de tren, centros comerciales o culturales, auditorios, teatros, etc.

Estos sistemas de sectorización son ensayados conforme a la norma UNE-EN 1634-1 (ensayos de resistencia al fuego y de control de humo de puertas y elementos de cerramiento de huecos, ventanas practicables y herrajes para la edificación) y clasificados mediante norma UNE-EN 13501-2 (clasificación en función del comportamiento frente al fuego de los productos de construcción y elementos para la edificación), cumpliendo las condiciones y procedimientos para el marcado CE, conforme al anexo ZA de la norma UNE-EN 16034 (norma de producto para puertas peatonales, industriales, comerciales, de garaje y ventanas practicables).

Todas las cortinas cortafuego suministradas e instaladas por Kingspan Light + Air Spain disponen de marcado CE, salvo las irrigadas que, al tratarse de sistemas complejos y no convencionales, a día de hoy no disponen de norma armonizada y por consiguiente no tienen marcado CE, disponiendo del correspondiente Informe de Idoneidad Técnica para su uso previsto y figuran en el Registro General del CTE. Disponemos de cortinas compartimentadoras textiles enrollables irrigadas y no irrigadas, o bien de tipo acordeón, con las siguientes clasificaciones:

• E-120, con paso peatonal. Dimensiones máximas 7.5x4.52 m (paso máximo 3x3 m), tela ultraligera, entre 0.5 - 1 kg/m².
• EW-60/90. Dimensiones máximas de 12x4.5 m para la EW-60 y 12x3 m para la EW-90. Además de una baja radiación, menos de 15 kW/m² a un metro de distancia de la cortina, esta barrera consta de una estanqueidad al humo de 90 minutos a 1000ºC.
• EW-120/180. Dimensiones máximas de 14x15 m, peso de la tela 1.8 kg/m². Ensayo FIRES Ref. FR-008-23-AUNE 120” – Resultado 120” - 3,9 kW/m² / 180” - 5,4 kW/m².
• EI-60, sin irrigar. Dimensión máxima 22x12 m.
• EI-120, sin irrigar. Dimensión máxima 12x8 m.
• EI-120/180, irrigadas. Dimensión máxima 23x20 m.
• E-120, tipo acordeón (nueva). El sistema textil cortafuego tipo acordeón está ensayado y clasificado como sistema E 120 categoría B, lo que permite extrapolaciones dimensionales.
• EI-120, tipo acordeón (nueva). Cuenta con una clasificación EI₂120 ofreciendo integridad (E) y aislamiento térmico (I) durante al menos 120 minutos, soportando temperaturas de hasta 1000 ºC de acuerdo con las normas europeas de resistencia al fuego.

Las cortinas textiles cortafuegos o sectorizadoras están equipadas con motores eléctricos de 24 o 230 voltios, los cuales se controlan a través de un cuadro de control por cada cortina, que a su vez están vinculados con la central de alarmas, la cual emite la orden de cierre de las cortinas en caso de incendio.

Los motores eléctricos se adaptan según las necesidades de accionamiento y la fuerza de torsión requerida, de manera que, en función de las dimensiones y el peso de las cortinas se utilizará un motor u otro.

La barrera puede ser activada mediante un contacto de alarma contra incendios, dispositivos internos de detección de incendio y humo, o botones de emergencia manuales.

En caso de incendio, el cuadro de control recibe la señal de alarma y la cortina se despliega automáticamente con una velocidad de descenso constante y controlada, incluso después de la pérdida total de potencia en todas las cortinas. Si hay una falsa alarma, las cortinas vuelven a la posición de espera automáticamente después de restablecer la alarma de los sistemas principales de gestión de incendio.

En caso de pérdida de alimentación principal, la cortina permanece en estado de reposo en posición abierta mediante un tiempo programable gracias al sistema de respaldo de baterías. Una vez transcurrido el tiempo programado la cortina descenderá de forma controlada. Además, al cuadro de control se le puede añadir un sistema de control CRM de bajada controlada, que permite combinaciones de velocidad de bajada muy rápida hasta la cota de 2 m y continuar después a velocidad normativa, para sectorizar lo más rápido posible.

Los cuadros de control están ensayados conforme a la norma UNE-EN 1634-1 y clasificados mediante norma UNE-EN 13501-2, cumpliendo las condiciones y procedimientos para el marcado CE, conforme al anexo ZA de la norma UNE-EN 16034.

• Diseño arquitectónico: Al estar recogidas en cajones compactos, permanecen ocultas mientras no se activen, lo que permite diseñar con mayor libertad formal, y crear espacios más abiertos y diáfanos sin la rigidez de muros o tabiques.

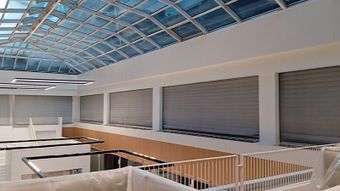

• Versatilidad de uso: Se pueden cubrir amplios huecos, como por ejemplo de 22 metros de longitud por 15 metros de caída, según el tipo de cortina, o de dimensiones mucho más reducidas para cubrir huecos de puertas o ventanas, lo que las hace muy apropiadas para sectorizar atrios, escaleras mecánicas, ascensores, vestíbulos de independencia e incluso para evitar la propagación de fuego por las fachadas de los edificios.
• Ligereza y rapidez de ejecución: Su peso es muy inferior al de los muros o tabiques de obra o al de las puertas metálicas, lo que reduce las exigencias sobre las estructuras de los edificios y permite su fijación casi sobre cualquier soporte o estructura. Son soluciones ideales para la rehabilitación de edificios existentes, poco invasivas, fáciles y rápidas de instalar frente a los cerramientos rígidos.
• Automatización y mantenimiento: Están conectadas al sistema de detección de incendios, con lo que bajan automáticamente en caso de alarma, pudiendo incorporar sistemas de detección de personas o descenso controlado para garantizar una evacuación segura del edificio. La automatización evita los problemas que pueden generarse con el uso diario, y al no tener partes rígidas en contacto habitual con el suelo, no sufren deformaciones estructurales como las puertas o compuertas metálicas.

• Colaboración temprana en el diseño

En Kingspan Light + Air Spain disponemos de una amplia gama de cortinas sectorizadoras textiles enrollables que es preciso conocer bien. Nuestra colaboración con los técnicos que desarrollan los proyectos, arquitectos, ingenieros y proveedores, en fases iniciales o tempranas de los proyectos es imprescindible para alcanzar el máximo potencial de estos sistemas pasivos de protección contra incendios. Hemos de estudiar de manera conjunta los detalles constructivos necesarios para ocultar las guías y los cajones, que suele ser lo más importante a la hora de abordar proyectos singulares por su diseño arquitectónico, como podrían ser centros comerciales, culturales, docentes, aeropuertos o infraestructuras sanitarias.

• Requisitos técnicos a considerar

Es muy importante tener clara la clasificación de resistencia al fuego requerida para estos elementos compartimentadores en cada proyecto (E, EW o EI, 60, 90, 120 o180), pues, entre otros motivos, esto va a tener una repercusión directa en el tamaño de los cajones y las guías. En función del tipo de cortina y su tamaño, existen cajones con dimensiones que pueden oscilar entre 220x220 mm y 700x700 mm, y guías entre 110x75 mm y 155x123 mm.

También es importante conocer los motores de las cortinas y considerarlos en los proyectos, pues sus requerimientos eléctricos pueden llegar a ser significativos. Se utilizan motores a 24, 230 y 400 V, monofásicos y trifásicos, principalmente tubulares de 35, 50, 60, 120 y 240 Nm (2x60) y motores externos de cadena GFA de 150 y 250 Nm (trifásicos a 400 V).

Normalmente las cortinas sectorizadoras son sistemas “Fail safe”, que garantizan que, en caso de fallo de energía, avería eléctrica o cualquier incidencia en el sistema de control, la cortina siempre adopta la posición de seguridad, es decir, la de cerrada. Esto se consigue mediante motores que descienden por gravedad y se recogen mediante suministro eléctrico, no obstante, se pueden proponer sistemas que utilicen el suministro eléctrico tanto para desplegar como para recoger las cortinas, siempre que se garantice una fuente de energía eléctrica segura y se utilicen conductores eléctricos resistentes al fuego (AS+).

• Aspectos estéticos

Tanto las guías como los cajones normalmente se suministran en su acabado natural que es el del acero galvanizado, no obstante, podrían suministrarse lacados en cualquier color RAL estándar o bien en acero inoxidable para una integración más particularizada en determinados proyectos.

Debemos coordinar bien con falsos techos, revestimientos y acabados interiores para ocultar guías y cajones, sin comprometer el acceso para inspección y mantenimiento.

• Compatibilidad con las instalaciones mecánicas, eléctricas, fontanería y saneamiento

Evitar que elementos de las instalaciones de electricidad, iluminación, ventilación o climatización atraviesen o interfieran el recorrido de las cortinas sectorizadoras, tales como: luminarias, focos empotrados, bandejas de cables, difusores, rejillas o conductos.

Ningún recorrido de evacuación debe atravesar las alineaciones de las cortinas, debiendo existir siempre zonas alternativas de escape. También es posible ajustar la velocidad de descenso y utilizar otros sistemas de control tales como: bajada parcial o barreras de fotocélulas para la detección de personas.

Asegurar que las soluciones no dificulten el tránsito de personas con movilidad reducida, pudiéndose integrar señalización luminosa y sonora, que faciliten la identificación de su presencia en caso de incendios.

Al seleccionar cortinas cortafuego textiles, es fundamental verificar que el sistema cumpla con las normativas vigentes y disponga de los correspondientes marcados CE o informes de idoneidad técnica en el caso de los sistemas irrigados. Los prescriptores o clientes finales de nuestros sistemas pasivos textiles de compartimentación han de exigir siempre la documentación técnica y los ensayos de resistencia al fuego (E, EW o EI) que garanticen la idoneidad de la solución.

Asimismo, conviene planificar desde el inicio un programa de mantenimiento y pruebas periódicas que asegure su funcionamiento a lo largo del tiempo. Elegir proveedores que ofrezcan soporte técnico especializado, diseño a medida y un servicio postventa fiable es clave para integrar estos sistemas en sus proyectos de manera efectiva y sin comprometer la seguridad ni el diseño arquitectónico.

Las cortinas cortafuego textiles representan una solución eficaz y versátil para garantizar la seguridad en caso de incendio sin renunciar al diseño arquitectónico. Su integración temprana en los proyectos permite optimizar la protección pasiva y lograr espacios abiertos y funcionales.

¿Tienes un proyecto en marcha y deseas evaluar cuáles son las cortinas cortafuego más adecuadas para tu edificio? Ponte en contacto con el equipo técnico-comercial de Kingspan Light + Air Spain.
