Airdome

Product Information

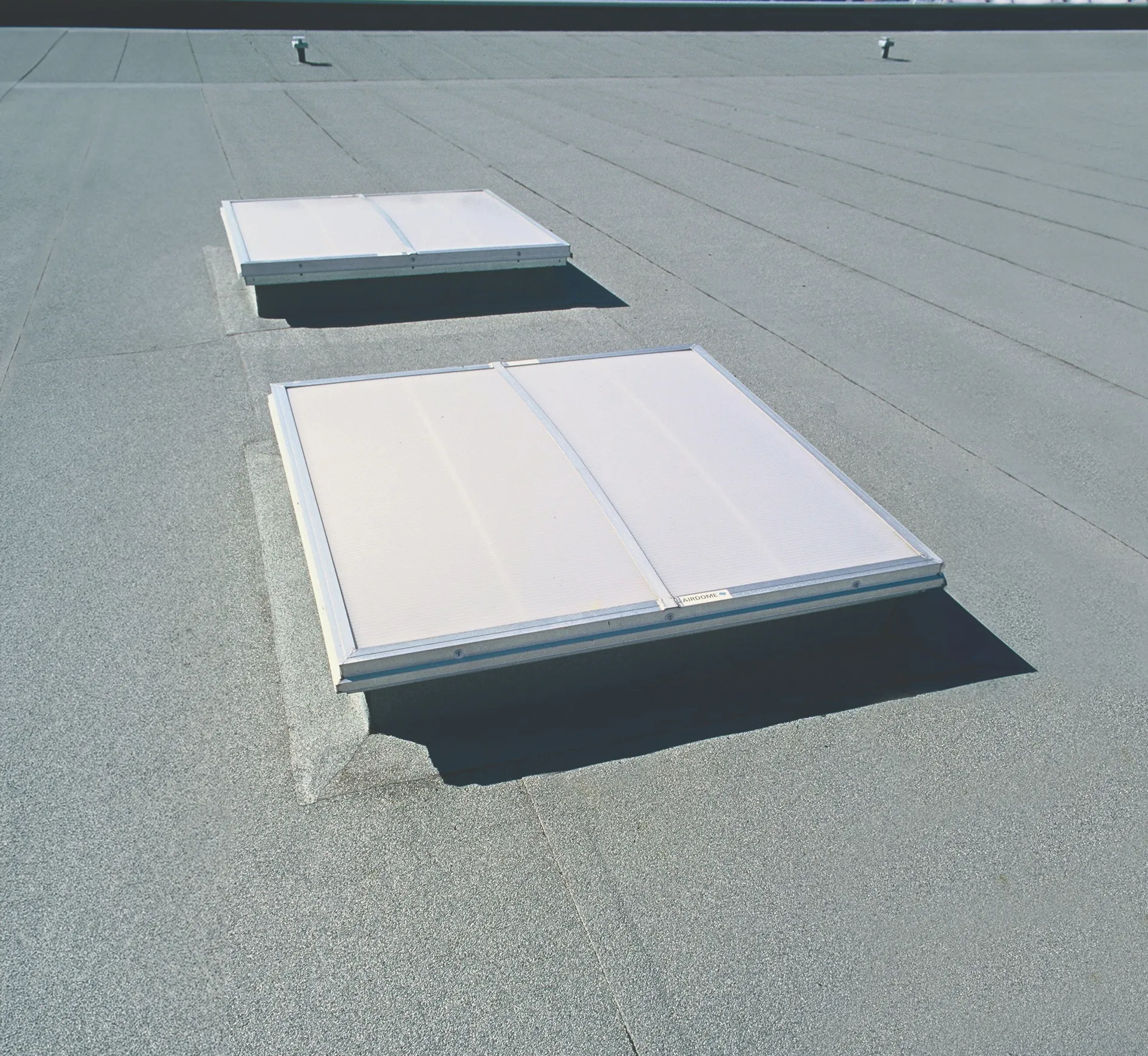

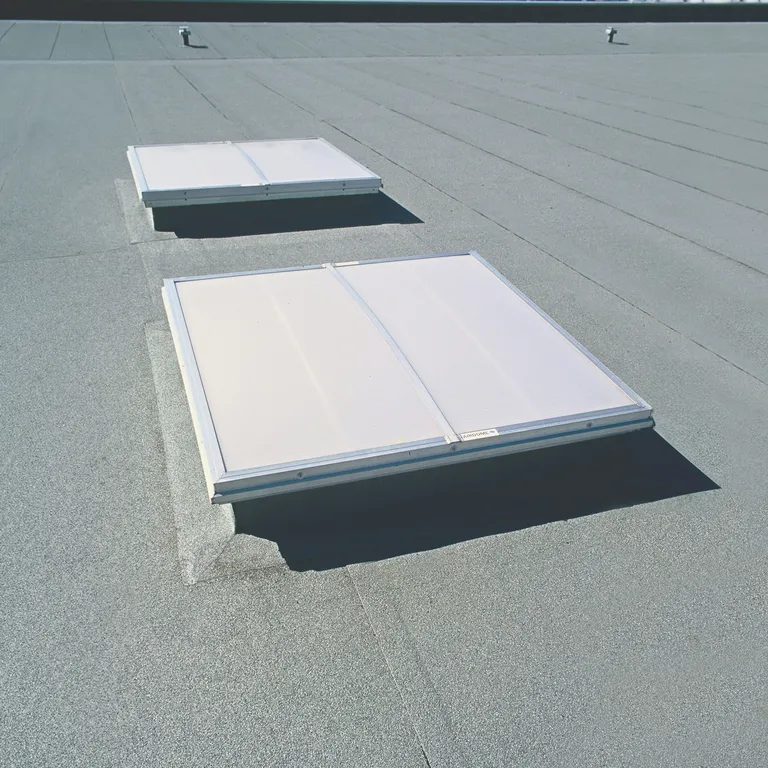

El Airdome® es un lucernario practicable para iluminación natural y ventilación, certificado según la norma EN 1873. Disponible con apertura manual o eléctrica, incorpora un zócalo para su instalación tanto en cubierta plana como inclinada, y reja anticaída certificada 1200 J. Disponible en gama estándar (Origin') y térmica (Thermik'), con valor de transmitancia térmica del conjunto de la unidad de hasta 1,7 W/m²·K. Su dimensión máxima certificada es 195 x 200 cm.

Product Highlights

Certificado según la norma EN 1973
Fabricado de acuerdo con los requisitos de la ISO 9001 e ISO 14001 (norma internacional de gestión de calidad y gestión medioambiental, respectivamente)
Disponible en gama estándar (Origin') y gama térmica (Thermik')
Zócalo aislado integrado en el equipo, y opción de reja anticaída certificada 1200 J
Disponible hasta una dimensión máxima certificada de 195 x 200 cm (anchura x longitud)
Valor de transmitancia térmica del conjunto de la unidad Urc de hasta 1,7 W/m²·K

Solicita información

Technical Information

Dimensiones

Anchura del lucernario: de 50 a 195 cm (en incrementos de 5 cm)
Longitud del lucernario: de 50 a 200 cm (en incrementos de 5 cm)

Accionamiento

Disponible con apertura manual o eléctrica:

Control manual: manivela sobre tornillo sin fin, de carrera 175 mm (opciones de 1,5 m a 3,5 m)
Control eléctrico: actuador eléctrico a 220 V con carrera de 300 mm

Base

Zócalo de acero galvanizado integrado con aislamiento (15 mm en gama estándar y 30 mm en gama térmica) para cubierta plana. También disponible con zócalo adaptable para instalación sobre zócalo existente o sobre cubierta inclinada.

Cúpulas

Los tipos de cúpulas disponibles son:

Cúpula de policarbonato alveolar multipared de 10 mm de espesor (transparente, opalescente, opaco NB)
Cúpula de policarbonato alveolar multipared de 16 mm de espesor (transparente, opalescente, IR control, opaco NB)
Cúpula de policarbonato alveolar multipared de 20 mm de espesor (transparente, opalescente)
Cúpula de policarbonato alveolar multipared de 32 mm de espesor (transparente, opaco NB)
Compuerta de aluminio con aislamiento, de 40 mm de espesor
Compuerta Acoustik' Light (PCA10 transparente + PC compacto 6 transparente)
Doble y triple cúpula PMMA opalescente

Certificación y prestaciones declaradas

Conforme a la norma EN 1873

Estanqueidad al agua: Aprobado
Resistencia a las cargas ascendentes: Hasta UL 1500
Resistencia a las cargas descendentes: Hasta DL 3000
Resistencia al impacto de un cuerpo duro de pequeño tamaño: Aprobado
Resistencia al impacto de un cuerpo blando de gran tamaño: SB 1200 (con reja anticaída)
Reacción al fuego: B-s1,d0 / B-s2,d0 (según tipo de cúpula)

Transmitancia térmica

Transmitancia térmica del conjunto del equipo (valor Urc)

Hasta 1,7 W/m²K*

* Airdome Thermik' 32 195x200 cm, altura de zócalo 360 mm
