SmokeMaster SM5

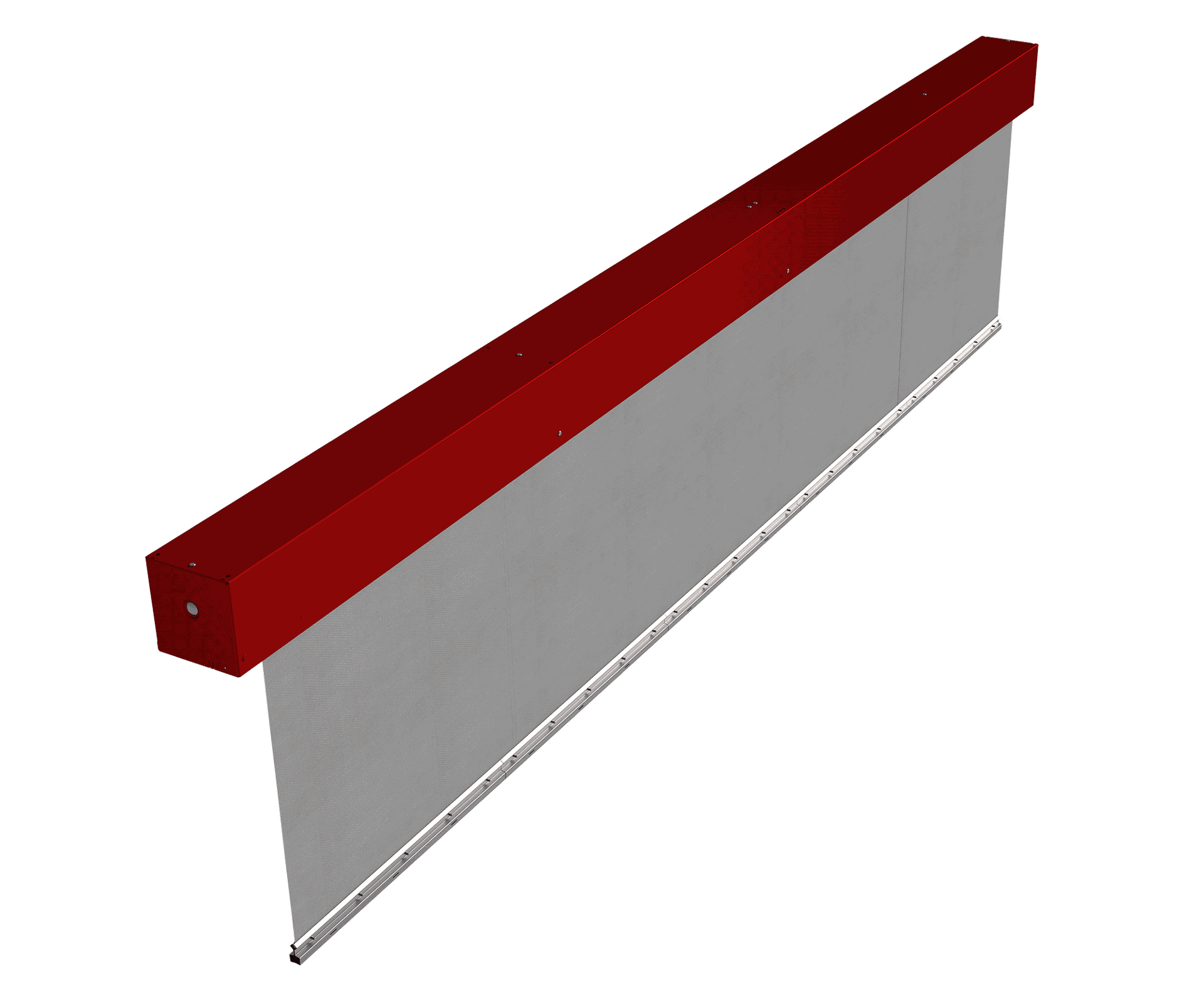

The Smoke Master SM5 extracts smoke, flames and gases during fires.

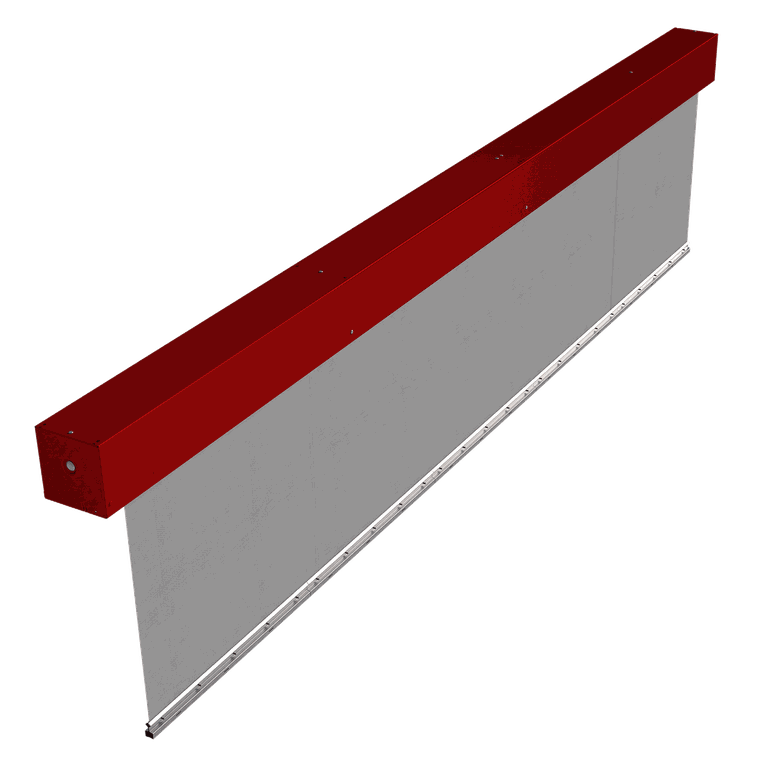

The Smoke Master SM5 extracts smoke, flames and gases during fires.

Product Information

SmokeMaster SM-5 to automatyczna kurtyna dymowa stosowana w celu ograniczenia rozprzestrzeniania się dymu oraz produktów spalania w czasie pożaru, stosowana w obiektach, w których z powodu ich funkcji lub wizji architekta, nie mogą być zainstalowane stałe kurtyny dymowe. Ma zastosowanie w obiektach komercyjnych, galeriach handlowych, budynkach przemysłowych.

Istota działania kurtyny polega na tym, że na sygnał z systemu sygnalizacji pożarowej kurtyna automatycznie opada w zaplanowany sposób do określonej wysokości nad posadzką. Opadająca kurtyna zamyka obszar gromadzenia się dymu umożliwiając jego odprowadzenie poprzez wentylację oddymiającą a co za tym idzie usprawniając ewakuację ludzi.

Product Highlights

  • Testowana i certyfikowana zgodnie z normą PN-EN 12101-1
  • Certyfikowany system mocowań
  • Możliwość dostosowania do indywidualnej specyfiki każdej konstrukcji
  • Dodatkowa opcja wyposażenia zasłony w boczne prowadnice utrzymujące tkaninę w odpowiednim położeniu, albo za pomocą prowadnic rolkowych (FR), albo prowadnic bocznych prętowych (FS)
  • Szczelne narożniki i połączenia typu T
  • Estetyczny wygląd
  • Wersja G nie wymaga wyłączników krańcowych i regulacji
  • Wszystkie części metalowe mogą być pokryte powłoką proszkową zgodną z paletą RAL

Technical Information

Wymiary
  • Długość jednostki: 1,5 m do nieskończoności
  • Wysokość opadu: 0,5 m do 15 m
Sterowanie

Dostępne są dwie opcje sterowania kurtynami dymowymi SM5

Wersja G (Gravity-down-version ASB1/3): z 24V DC silnikiem oraz obciążeniem,

w przypadku pożaru opad kurtyny pod wpływem siły ciężkości po zaniku napięcia zasilania do pozycji „Fail-Safe”, zwijanie za pomocą aktywnego napędu- brak wymagań pożarowych dla przewodów zasilających.

Wersja D (Driver-down-version-ASB2/4):  z 230V AC oraz hamulcem

opad kurtyny i jej zwijanie za pomocą aktywnego napędu- wymaga czujników położenia krańcowego i zasilania

Silnik kurtyn SM5 został opracowany i opatentowany specjalnie jako napęd dla kurtyn dymowych. Razem z płytką elektroniki sterującej mieści się wewnątrz wałka, na który nawijany jest materiał kurtyny. Elektronika sterująca zapewnia całkowitą bezawaryjność i bezobsługowość silnika.

Compliance
  • testowane zgodnie z normą EN 12101-1
  • odporność ogniowa zgodnie z normą EN 1363-1
  • niezawodność działania i czasu reakcji: 1000 cykli
  • odporność ogniowa: do klasy D 120 i DH 120
  • szczelność: nie przekracza wycieku 25 m³ na godzinę na m2
  • wyprodukowane zgodnie z normą jakości ISO 9001:2008
Obudowa

Obudowa kurtyny jest wykonana z ocynkowanej blachy stalowej o grubości 1,5 mm. Jej konstrukcja umożliwia łączenie pojedynczych odcinków w kurtynę o dowolnej długości, również jako krzywą łamaną pod dowolnymi kątami. W ten sposób można zrealizować nie tylko szczelne narożniki pod kątem prostym, ale też połączenia typu T oraz prowadzenie kurtyny po łuku.

Matériau

Tekstylna rolowana kurtyna dymowa SM-5 jest wykonana z włókna szklanego pokrytego warstwą poliuretanu. Standardowo jest wytwarzana w kolorze srebrno-szarym, ale na życzenie może być dowolnie barwiona oraz posiadać napisy lub inne znaki ułatwiające ewakuację. Całkowita grubość materiału kurtyny wynosi 0,4 mm, a 1m2 waży 490 g.
