ECO
Product Information

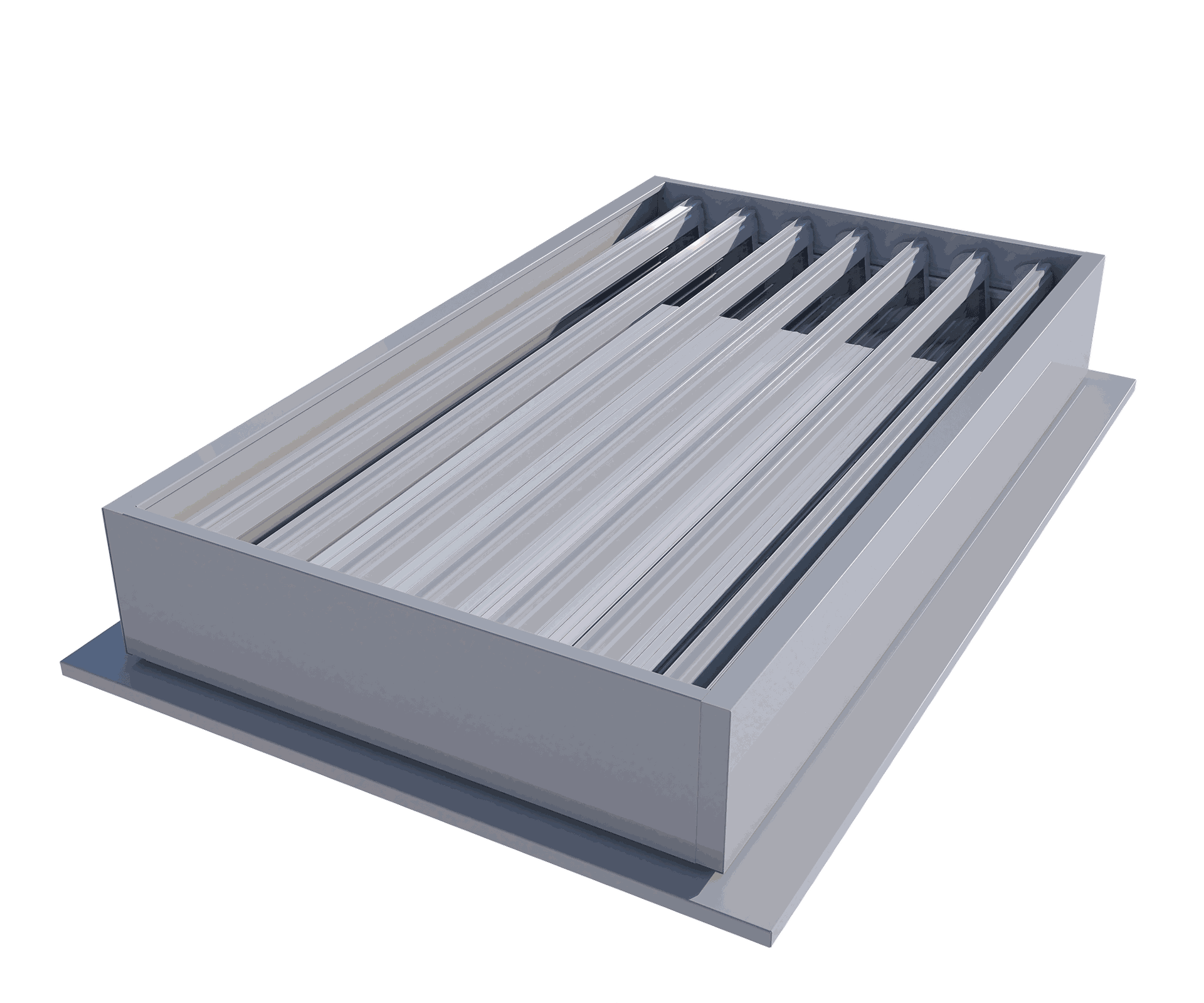

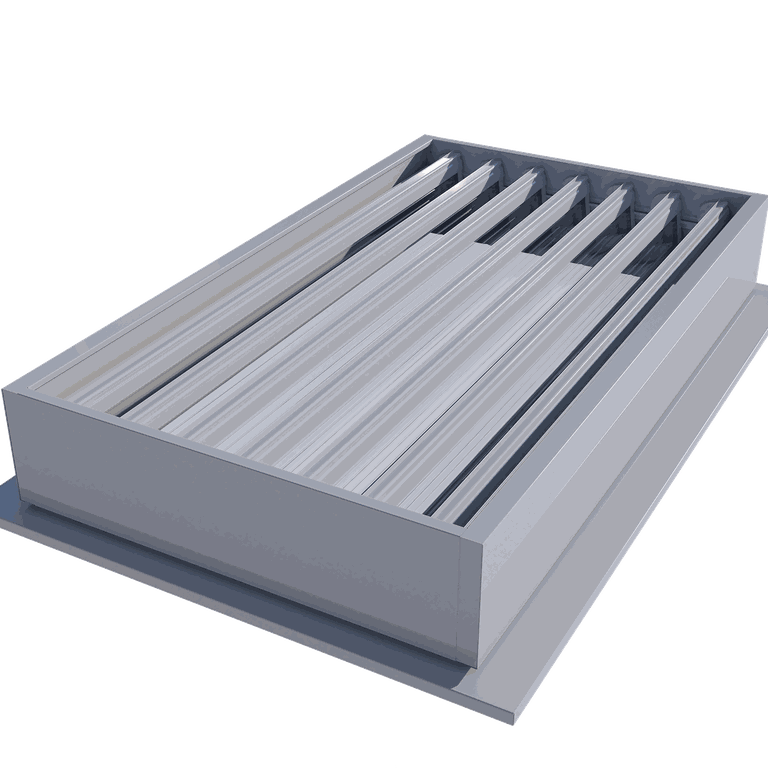

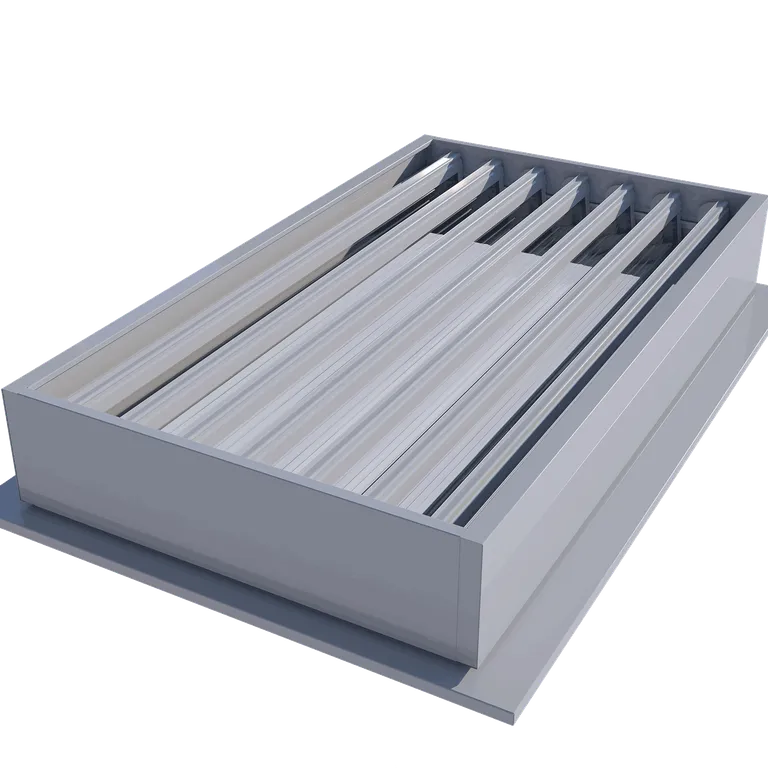

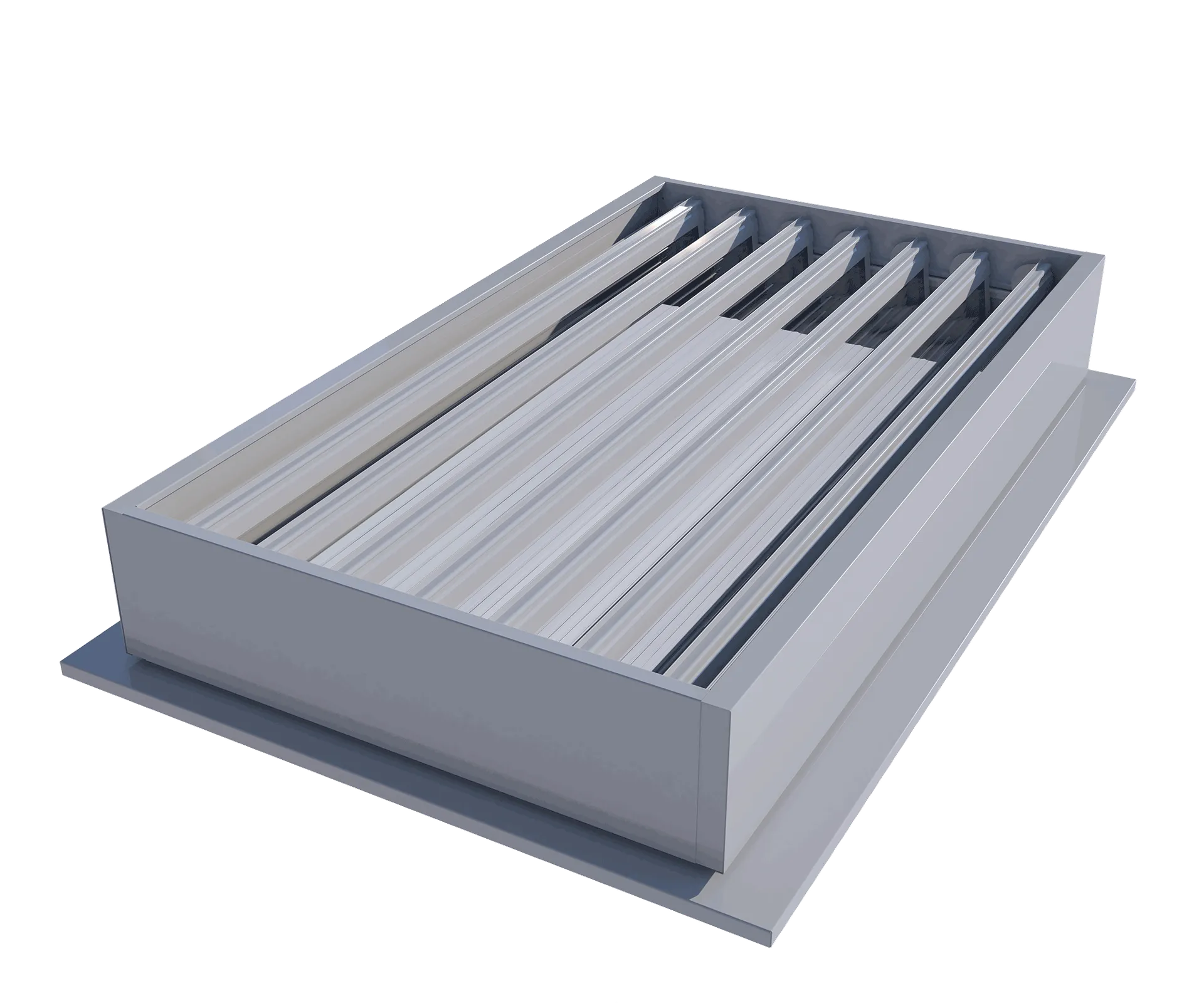

EuroCo jest klapą żaluzjową do automatycznego odprowadzania ciepła i dymu. Stosuje się je przede wszystkim w jednokondygnacyjnych halach produkcyjnych, magazynach wysokiego składowania, centrach handlowych i atriach. Klapy EuroCO mogą zapewniać następujące funkcje: - oddymianie pożarowe - przewietrzanie poprzez wentylację naturalną - doświetlanie światłem słonecznym Posiadają certyfikat zgodności z normą PN-EN 12101-2 oraz PN EN 1873, obejmujący warunki montażu od 0° do 90°
Product Highlights
- Certyfikowana zgodnie z normą PN- EN 12101-2 i oznaczona znakiem CE w zakresie wentylacji oddymiającej i cieplnej
- Dwufunkcyjny: kontrola dymu i codzienna wentylacja w jednym urządzeniu
- Opcjonalnie doświetlenie światłem dziennym, przy zastosowaniu żaluzji szklanych lub z poliwęglanu
- Szeroki zakres rozmiarów klap: do 2326mm szerokości i 3498mm długości
- Bogaty zestaw kołnierzy i montaż w dowolnym położeniu od 0º do 90º
- Niskie koszty utrzymania, trwałe aluminium w 100% odporne na korozję, może być pomalowana na dowolny kolor z palety RAL
- Wysoki współczynnik aerodynamiczny
- Współczynnik przenikania ciepła od 1,52W/m²K
Technical Information
Wymiary
najmniejszy wymiar klapy: szer. 576 mm x dł. 705 mm
- najmniejszy wymiar z kołnierzem: szer. 716 mm x dł. 845 mm
największy wymiar klapy: szer. 2326 mm x dł. 2966 mm
- największy wymiar z kołnierzem: szer. 2868 mm x dł. 3508 mm
Opcje podstawowe
Podstawa jest zoptymalizowana aerodynamicznie i dostępna w różnych wysokościach i wersjach (stożkowa lub prosta).
Dostępna jest również wersja izolowana.
Louvres
Klapy dymowe ECO mogą być wyposażone w izolowane panele aluminiowe, izolowane panele szklane lub różne rodzaje poliwęglanowych paneli wielościennych. W celu uniknięcia niepotrzebnych strat energii, listwy są izolowane.
Dostępne są cztery podstawowe warianty żaluzji:
- aluminiowe jednopowłokowe (ze szczotkami uszczelniającymi lub bez)
- aluminiowe dwupowłokowe (ze szczotkami uszczelniającymi lub bez)
- dwupowłokowe wypełnione poliwęglanem (z uszczelkami gumowymi i szczotkami uszczelniającymi)
- szklane (z uszczelkami gumowymi i szczotkami uszczelniającymi)
Sterowanie
Sterowanie klap może odbywać się ręcznie, elektrycznie, pneumatycznie lub poprzez kombinację silnika elektrycznego i cylindra pneumatycznego, za pomocą jednego lub dwóch zespołów napędowych.
Dostępne są następujące napędy:
- Sterowanie ręczne (linka lub sprzęgło napędowe)
- Siłowniki elektryczne 24V DC
- Siłowniki ze sprężyną powrotną 24 V DC
- Siłowniki elektryczne 230 V AC
- Siłowniki ze sprężyną powrotną 230 V AC
- Siłownik pneumatyczny jednostronnego działania
- Siłownik pneumatyczny dwustronnego działania
- Siłownik pneumatyczny z czterema pozycjami otwarcia
- Połączenie: siłownik pneumatyczny i siłownik elektryczny
W przypadku pożaru otwarcie klapy następuje automatycznie poprzez wyzwolenie termiczne.
Installation
Standardowe kołnierze wykończeniowe zapewniają łatwość montażu w dowolnym położeniu, z montażem w stolarce okiennej włącznie. Żaluzjowa konstrukcja klap umożliwia montaż pod dowolnym kątem ich osi podłużnej do poziomu: poczynając od montażu poziomego na dachach płaskich, przez dachy pochyłe, aż do montażu pionowego w dachach szedowych i elewacjach. Odpowiednio zaprojektowany i opatentowany system odprowadzania wody zapewnia całkowitą szczelność we wszystkich pozycjach. Klapy EuroCO posiadają certyfikat zgodności z normą PN- EN 12101-2 oraz PN- EN 1873, obejmujący warunki montażu od 0° do 90°.
Performance classes
Zgodnie z normą PN- EN 12101-2
- obciążenie wiatrem WL: do 1500 N/m² do 3000 N/m²
- obciążenie śniegiem SL: zmienne, do 4636 N/m²
- temperatura pracy: T(00) / T(-05) / T(-15) / T(-25)
- odporność cieplna: B300 - E lub Bs2,d0
niezawodność działania:
- wentylacja oddymiająca: 1000 cykli
- wentylacja bytowa: +10000 cykli
Additional performance classes
Zgodnie z normą EN 1873
- Wodoodporność: Pomyślna
- Odporność na obciążenia odrywające: UL 3000 / UL 4000
- Odporność na obciążenia dociskające: DL 2025
- Odporność na uderzenie małym ciałem twardym: pomyślna
- Odporność na uderzenie dużym ciałem miękkim: SB 600 / SB 1200
- Reakcja na ogień: Klasa E
Właściwości termoizolacyjne
- Do 1,52 W/m²K dla klap izolowanych *
- Do 2,39 W/m²K dla klap nieizolowanych*
*W zależności od rozmiaru, konfiguracji i rodzaju instalacji.
Acoustics
Izolacja akustyczna: do 15,0 dB
