Apollo
)
)
)
Informacje o produkcie

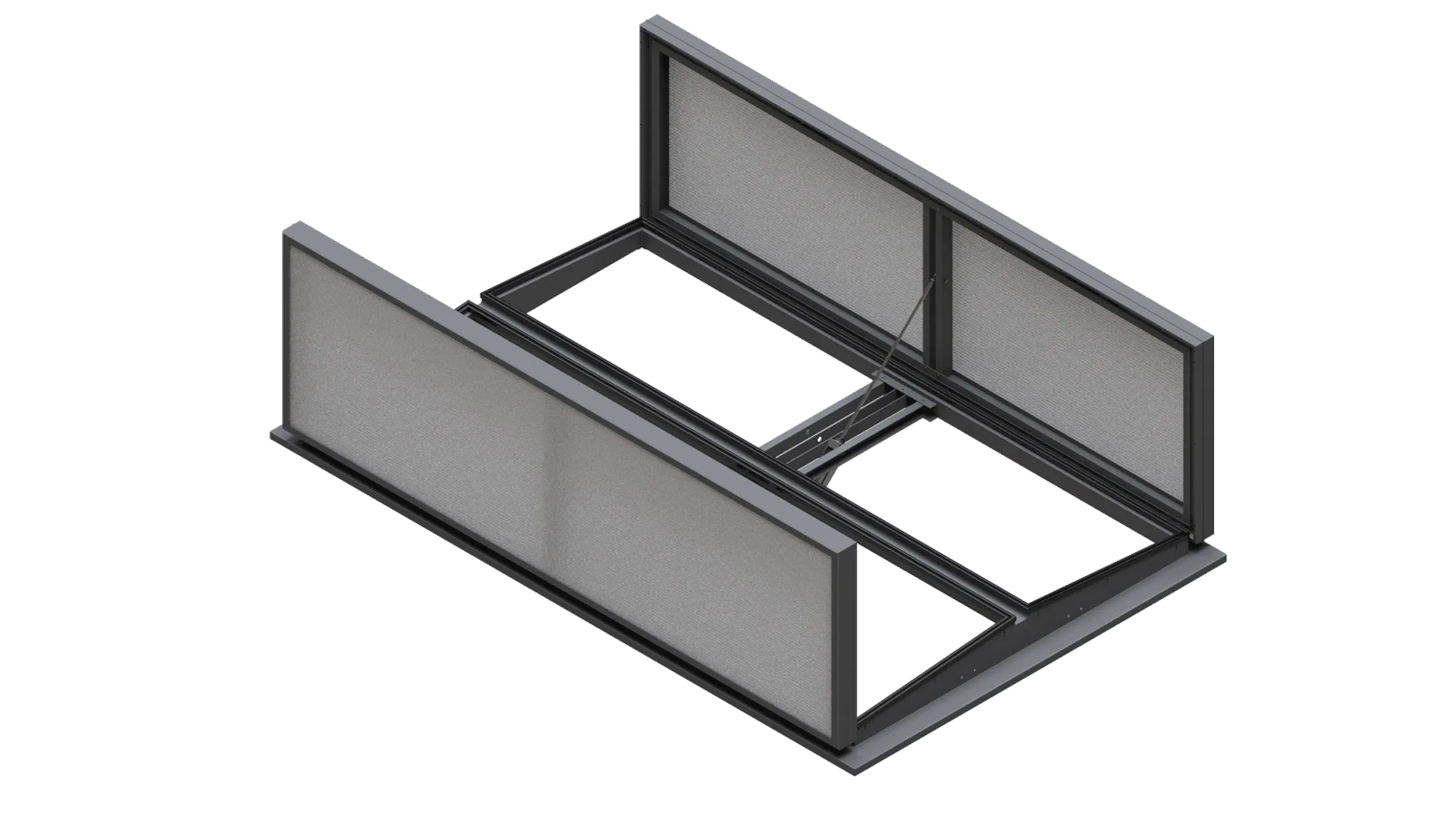

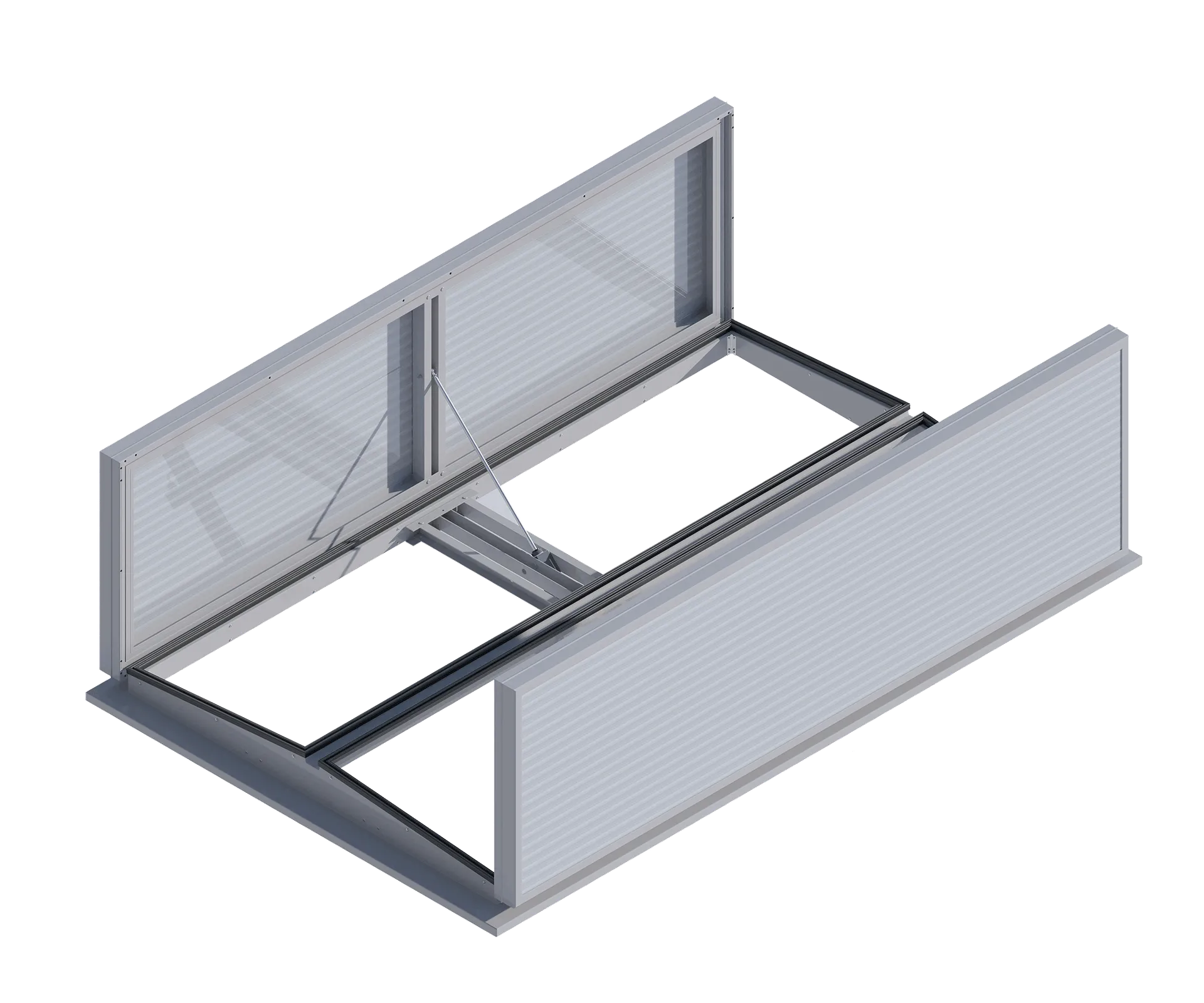

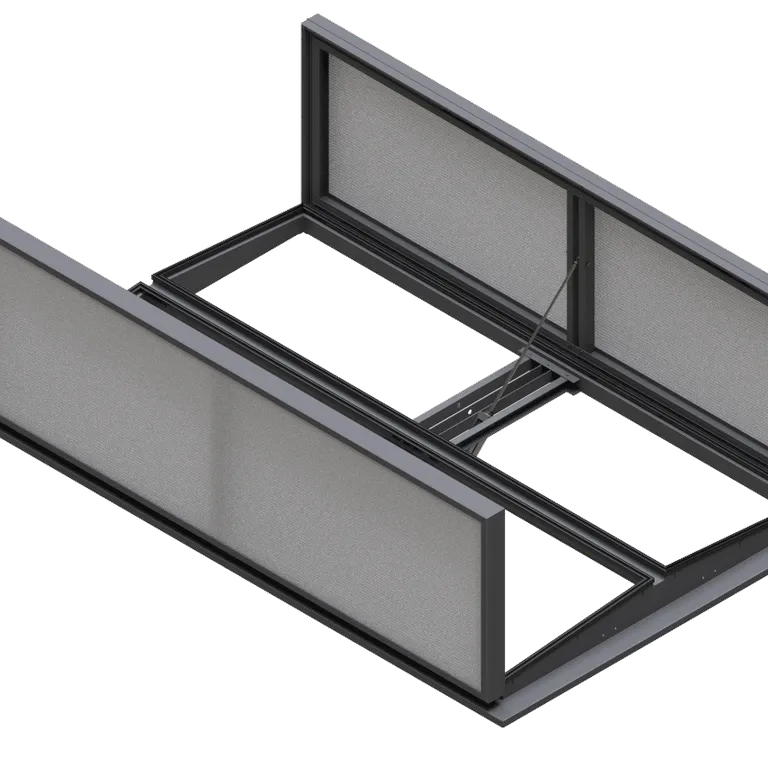

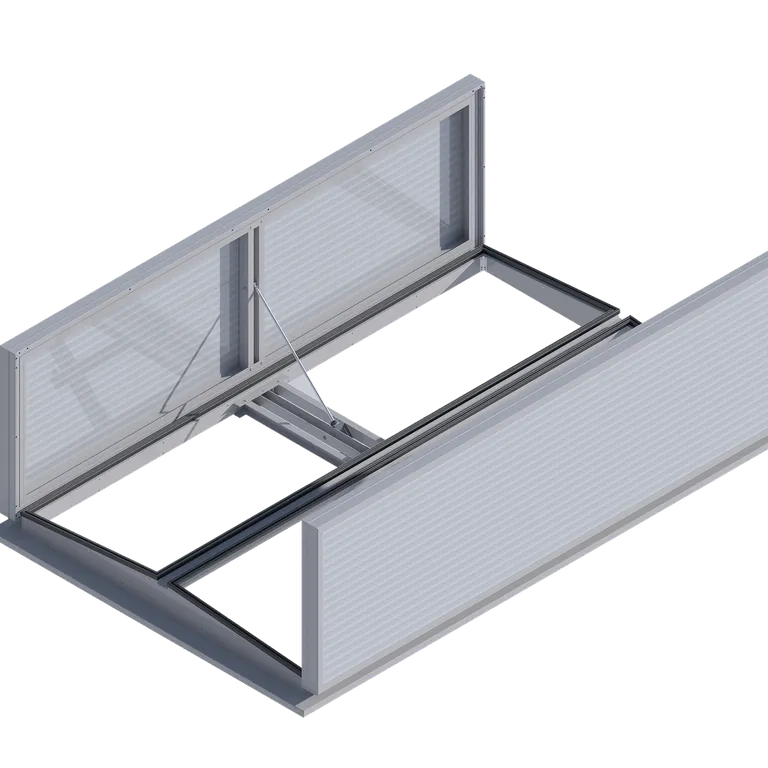

Apollo to naturalny wentylator oddymiający z podwójnymi klapami, certyfikowany zgodnie z normami PN- EN 12101-2 i VdS, zaprojektowany do efektywnego wyciągu dymu i ciepła w sytuacjach pożarowych. Idealny do budynków przemysłowych, komercyjnych i komunalnych. Produkowany z wysokiej jakości komponentów, w tym odpornego na korozję aluminium i wyposażony w uszczelki EPDM osadzone w biegnących wokół podstawy profilach, pozwalające zapewnić niską przepuszczalność powietrza. Dostępny jest w wersji z przegrodą termiczną, izolowanej lub jednopowłokowej z klapami z poliwęglanu, izolowanymi lub szklanymi.
Najważniejsze cechy produktu
- Wersje oddzielone termicznie, izolowane lub z pojedynczą powłoką
- Certyfikowana zgodnie z PN- EN 12101-2 i VdS
- Dostępne w wersjach z poliwęglanem, aluminium lub szkłem
- Wersja z wypełnieniem poliwęglanem klasyfikowana zgodnie z normą EN 1873 („kopuły świetlikowe z tworzywa sztucznego”)
- Opcjonalnie zintegrowana siatka antyupadkowa
- Opcjonalne narożniki śrubowe umożliwiają łatwą wymianę panelu poliwęglanowego bez konieczności demontażu całej klapy
- Wyprodukowane zgodnie z wymaganiami normy ISO 9001 (norma zarządzania jakością)
- Wysoka wydajność oddymiania
- Dostępne do maksymalnej szerokości x długości 2500 x 3000 mm w odstępach co mm
Informacje techniczne
Wymiary
- Szerokość: od 1000 mm do 2500 mm (w odstępach mm)
- Długość: od 1000 mm do 3000 mm (w odstępach mm)
Opcje podstawowe
Dostępne są następujące warianty podstawy
- podstawa jednopowłokowa bez izolacji
- podstawa dwuwarstwowa z izolacją
- podstawa w 100% z izolacją termiczną
Klapy
Klapy wentylacyjne Apollo składają się z izolowanych paneli aluminiowych lub różnego rodzaju poliwęglanowych paneli wielościennych lub paneli ze szkła izolacyjnego i są mocowane w ramach wykonanych z wytłaczanych profili aluminiowych. Panele są montowane w taki sposób, aby uwzględnić rozszerzalność cieplną i uniknąć uszkodzeń spowodowanych przez śruby.
Klapy są lekko nachylone, dzięki czemu woda deszczowa może spływać, a klapy nie są zabrudzone.
Klapy zostały poddane szerokiej gamie testów, np. pod kątem odporności na uderzenia, odporności na gradobicie, właściwości akustycznych i wielu innych.
Dostępne są następujące warianty wypełnienia skrzydeł
Wielościenny arkusz poliwęglanu o grubości 16 mm
- Kolor: szary-przezroczysty, przezroczysty lub nieprzezroczysty
Odporny na gradobicie poliwęglanowy arkusz wielopowłokowy o grubości 16 mm
- Kolor: nieprzezroczysty
10 mm poliwęglan + 6 mm płyta lita
- Kolor: przezroczysty lub nieprzezroczysty
Arkusz wielościenny z poliwęglanu o grubości 32 mm
- Kolor: przezroczysty lub nieprzezroczysty
- Dwupowłokowe izolowane klapy aluminiowe
Klapy szklane
- Wyposażone w standardowe szkło izolacyjne (28 mm, 30 mm, 32 mm).
- Wyposażone w szkło nieizolacyjne zgodnie ze specyfikacją klienta (grubość od 24 mm do 40 mm i maksymalna waga 45 kg/m²).
Sterowanie
Wentylator klapowy Apollo jest otwierany lub zamykany elektrycznie lub pneumatycznie za pomocą dwóch napędów.
Dostępne są następujące napędy:
- Napędy elektryczne 24 V DC
- napędy elektryczne 230 V AC - w porównaniu z napędami 24 V DC wymagają one znacznie mniejszych kabli. Pozwala to znacznie zmniejszyć ilość wymaganego okablowania.
Siłowniki pneumatyczne dwustronnego działania
Napędy są projektowane dokładnie pod kątem wymagań danego projektu, co przekłada się na niższe koszty eksploatacji i okablowania.
Właściwości termoizolacyjne
- Do 1,31 W/m²K w zależności od wybranego wariantu produktu
Klasy Wydajności
Zgodnie z normą PN- EN 12101-2
- obciążenie wiatrem WL: do 1500 N/m²
- obciążenie śniegiem SL: zmienne, do 6500 N/m²
- temperatura pracy: T(00) / T(-15)
- odporność cieplna: B300 - E
niezawodność działania:
- wentylacja oddymiająca: 1000 cykli
- wentylacja bytowa: +10000 cykli
Zgodnie z normą EN 1873
- Wodoszczelność: zaliczone
- Odporność na obciążenia wznoszące: UL 1500 / UL 3000
- Odporność na obciążenia skierowane w dół: DL 3000
- Odporność na uderzenia małym twardym ciałem: zaliczone
- Odporność na uderzenia dużym, miękkim ciałem: SB 600 / SB 1200
- Odporność ogniowa: Klasa E
- Przepuszczalność powietrza: AP12
Dodatkowe Klasy Wydajności
- Przepuszczalność powietrza poliwęglanu przy 50 Pa: 0,35 m³/hm²
- Ochrona przed przebiciem dla jednostki zamkniętej zgodnie z GS-BAU-18
- 600J, 1200J i stałe - Zintegrowana siatka przeciwupadkowa 1200J zgodnie z normą EN 1873
- Przetestowano odporność na grad i uderzenia kulą
- Przepuszczalność powietrza zgodnie z EN12207 klasa 3: 2,25 m³/hm² przy 100Pa dla Apollo ze szkłem
- Wodoszczelność zgodnie z EN12208 klasa E900 dla Apollo z szybą
- Obciążenie wiatrem dla okien i drzwi zgodnie z EN12210 klasa C1 dla Apollo z szybą
Właściwości Akustyczne
Izolacja akustyczna:
- Ze szklaną klapą: do 35,0 dB
- Z klapką aluminiową: Do 30,0 dB
- Z klapkami z poliwęglanu: Do 26,0 dB
