Airlite
)
)
Informacje o produkcie

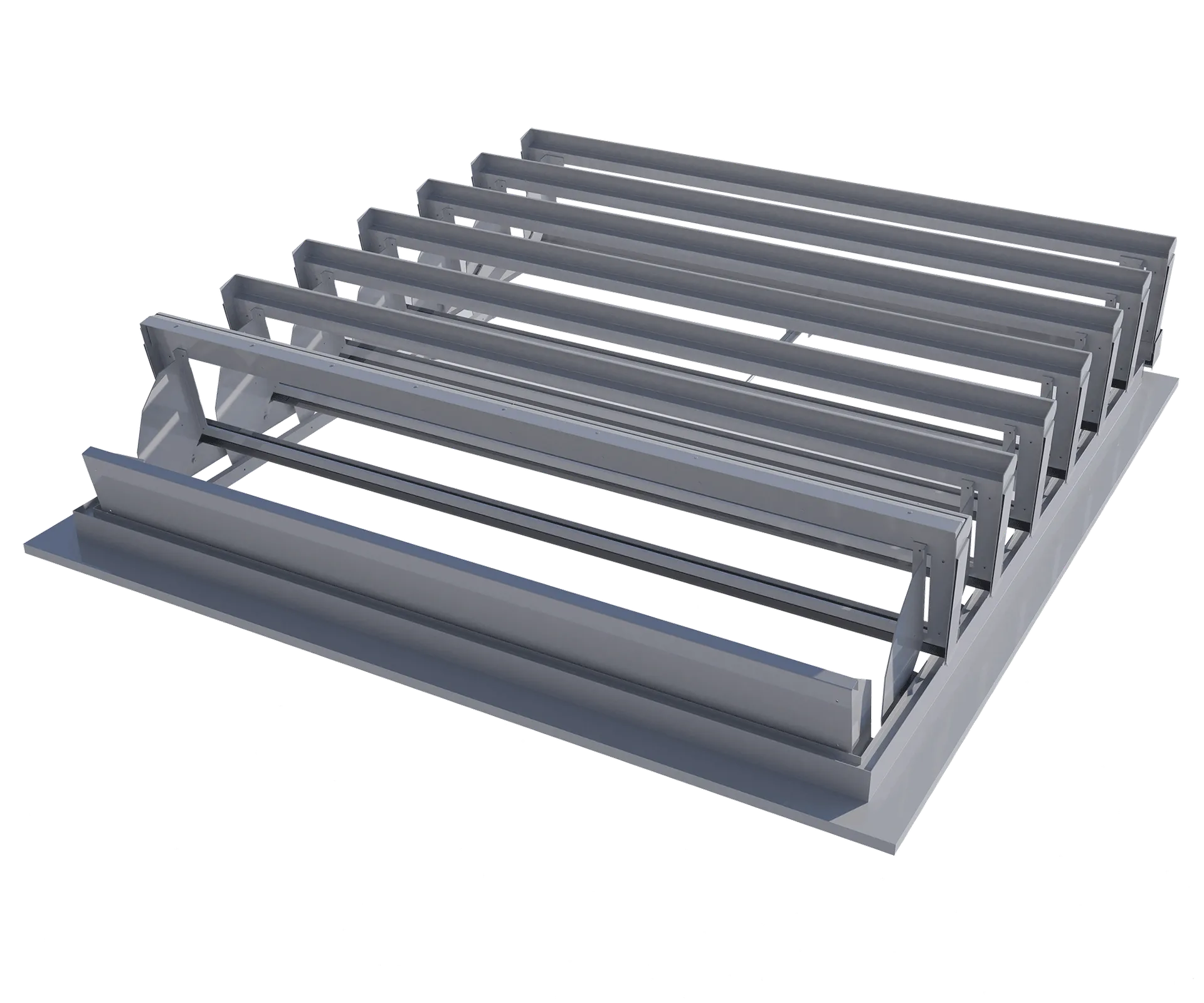

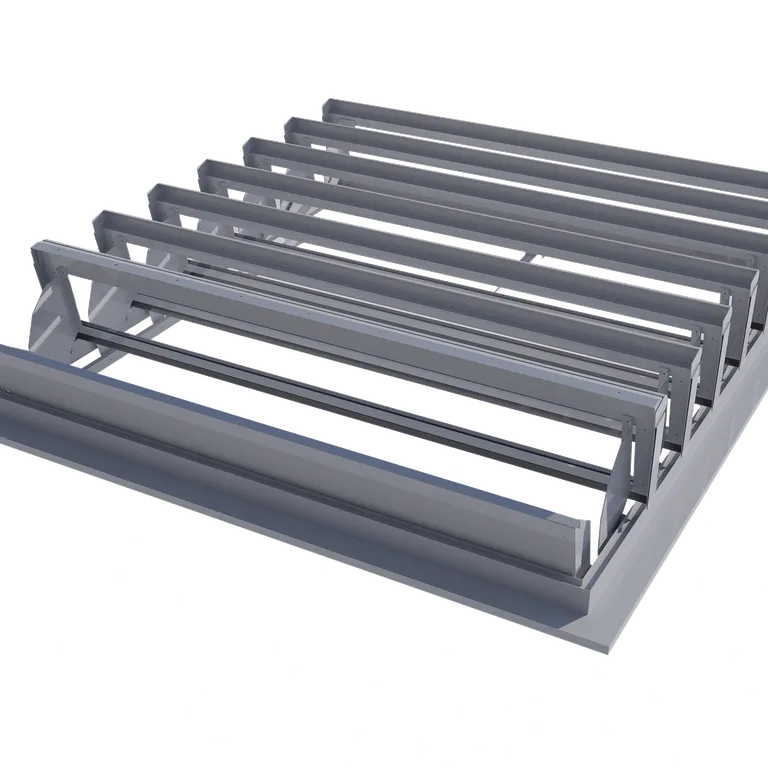

Klapa żaluzjowa Airlite charakteryzuje się bardzo wysoką izolazyjnością oraz doskonałymi parametrami akustycznymi i aerodynamicznymi. Służy do codziennej wentylacji bytowej i oddymiania pożarowego, a dzięki zastosowaniu przepuszczających światło lameli, doświetla także wnętrze budynku. Klapa Airlite znajduje zastosowanie w większości budynków przemysłowych i komercyjnych. Jest zgodna i certyfikowana z normą PN-EN 12101-2
Najważniejsze cechy produktu
- Wentylacja o dużej wydajności, odporna na warunki atmosferyczne – labiryntowe żaluzje i kanały deszczowe zapewniają aerodynamicznie efektywną wentylację przy złej pogodzie
- Bardzo dobre klasy wydajności zgodnie z normą PN- EN 12101-2
- Pozwala usunąć z budynku duże ilości ciepła
- Certyfikowana zgodnie z normą PN- EN 12101-2 do maksymalnej szerokości x długości: 2000 x 3600 mm
- Wyprodukowana zgodnie z wymaganiami normy ISO 9001 (norma zarządzania jakością)
- Bardzo dobre parametry aerodynamiczne (wartość Cv do 0,66), termiczne i akustyczne
- Izolacja akustyczna do 30 dB - bez przegród akustycznych (i w stanie zamkniętym)
- Szeroka gama podstaw i kołnierzy umożliwiająca montaż w różnych rodzajach poszycia, możliwość montażu pod dowolnym kątem od 0˚ do 90˚
Informacje techniczne
Wymiary
- Szerokość jednostki: 500 mm do 2000 mm (w odstępach mm)
- Długość jednostki: 1200 mm do 3600 mm (w odstępach co 300 mm)
Instalacja
Szeroka gama standardowych kołnierzy wykończeniowe zapewniają łatwość montażu w dowolnym położeniu, z montażem w stolarce okiennej włącznie. Żaluzjowa konstrukcja klap umożliwia montaż pod dowolnym kątem ich osi podłużnej do poziomu: poczynając od montażu poziomego na dachach płaskich, przez dachy pochyłe, aż do montażu pionowego w dachach szedowych i elewacjach.
Opcje podstawowe
Klapa Airlite standardowo wyposażona jest w izolowaną, dwuścienną podstawę. Opcjonalnie można zaizolować kołnierz stanowiący połączenie z konstrukcją nośną.
Żaluzje
Żaluzje mogą być wyposażone w izolowane panele aluminiowe, izolowane panele szklane lub różnego rodzaju wielościenne płyty poliwęglanowe. Żaluzje są izolowane różnymi uszczelkami, aby zapobiec niepotrzebnej utracie energii.
Żaluzje zostały poddane szerokiemu zakresowi badań m.in. pod kątem odporności na uderzenia, odporności na grad, właściwości akustycznych i wielu innych.
Dostępne są trzy podstawowe warianty żaluzji:
- 16 mm 7 warstwowy przezroczystym poliwęglan
- 16 mm 7 warstwowy mleczny poliwęglan
- 16 mm 7 warstwowy szary nieprzepuszczający światła poliwęglan
Sterowanie
Klapa żaluzjowa Airlite może być sterowana elektrycznie, pneumatycznie lub ręcznie.
W przypadku wersji pneumatycznej klapa dostępna jest w wariancie z dwupołożeniowym mechanizmem ryglującym lub z mechanizmem automatycznie otwierającym klapę w przypadku awarii. W przypadku zastosowania Airlite w roli klapy dymowej, w razie pożaru otwarcie następuje automatycznie poprzez wyzwolenie termiczne lub po otrzymaniu sygnału z instalacji przeciwpożarowej. Elementem wyzwalającym jest topiące się w określonej temperaturze spoiwo lutowe lub szklana ampułka pękająca pod wpływem temperatury. Energię potrzebną do otwarcia klapy zapewnia naciągnięta sprężyna lub nabój ze sprężonym powietrzem.
Dostępne są następujące napędy:
- Napęd elektryczny 24 V DC
- Siłownik pneumatyczny dwustronnego działania
- Siłownik elektryczny 230 V AC - opcjonalnie
Napędy projektowane są według specyficznych wymagań projektu, aby obniżyć koszty eksploatacji i okablowania.
Klasy Wydajności
Zgodnie z normą PN- EN 12101-2
- obciążenie wiatrem WL: do 12500 N/m²
- obciążenie śniegiem SL: zmienne, do 4495 N/m²
- Temperatura pracy: T(-15) / T(-25)
- odporność cieplna: B300 - E
Niezawodność działania:
- wentylacja oddymiająca: 1000 cykli
- wentylacja bytowa: +10000 cykli
Dodatkowe Klasy Wydajności
Wartość U: do 1,00 W/m²K
Przepuszczalność powietrza przy 50 Pa: 11,65 m³/hm²
Zabezpieczenie przed upadkiem: Odporność na upadek przez wiele lat do 1200 J zgodnie z GS-BAU-18
Przetestowano odporność na grad i uderzenia piłek
Właściwości akustyczne
Izolacja akustyczna:
- z żaluzjami szklanymi: 30,0 dB
- z żaluzjami aluminiowymi: 28,0 dB
- z żaluzjami poliwęglanowymi: 20,0 dB
